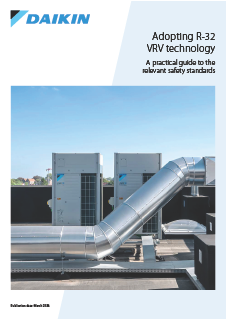

Practical guide to the relevant safety standards
PDF | 570.75KB
Pastaraisiais metais didėjantis sąmoningumas apie poveikį aplinkai – ypač apie šaldymo medžiagų vaidmenį – paspartino R-32 VRV sistemų montavimą visoje Europoje. Šiam perėjimui įgaunant pagreitį, pramonės specialistai vis dažniau siekia išsiaiškinti, kaip teisingai taikyti įvairius F dujų saugą reglamentuojančius standartus.
„Daikin“, remdamasi savo pirmaujančia padėtimi R-32 VRV sprendimų srityje ir glaudžiai bendradarbiaudama su montuotojais, projektuotojais, atitikties reikalavimų ekspertais ir politikos formuotojais, puikiai perprato šių saugos standartų praktinį įgyvendinimą. Apibendrinome šias žinias, kad galėtume pateikti aiškias ir praktiškai pritaikomas rekomendacijas visiems suinteresuotiesiems asmenims, dalyvaujantiems VRV sistemų projektavime, montavime ir vertinime.
Kokie standartai reglamentuoja šaldymo medžiagų saugą?
IEC 60335-2-40 yra produkto standartas, nustatantis saugos reikalavimus elektriniams šilumos siurbliams, oro kondicionieriams ir oro sausintuvams.
EN 378 yra bendrasis standartas, nustatantis reikalavimus šaldymo sistemoms, apimantis projektavimą, gamybą, montavimą, eksploatavimą, techninę priežiūrą ir utilizavimą.
Pagal savo apimtį tiek IEC 60335-2-40, tiek EN 378 teigia, kad ten, kur numatytas konkretus saugos produktų standartas, pavyzdžiui IEC 60335-2-40, jam teikiama pirmenybė vietoj bendrojo standarto, pvz., EN 378 (1 ir 2 ištraukos).
Standartas EN 378 dar labiau sustiprina šį principą, nustatydamas leistinas užpildymo šaldymo medžiaga ribas (3 ištrauka).
Išvados: pirmenybė teikiama IEC 60335-2-40 vietoj EN 378.
1 ištrauka – EN378 apimtis: „Produktų grupės standartai, susiję su šaldymo sistemų sauga, turi viršenybę prieš horizontaliuosius ir bendruosius standartus, apimančius tą pačią temą.“
2 ištrauka – IEC 60335-2-40 apimtis: „Ši IEC 60335 standarto dalis skirta elektrinių šilumos siurblių, sanitarinio karšto vandens šilumos siurblių ir oro kondicionierių, kuriuose įmontuoti varikliniai kompresoriai, taip pat hidroninių ventiliatorinių konvektorių, oro sausintuvų (su varikliniais kompresoriais arba be jų), termoelektrinių šilumos siurblių ir atskirų įrenginių saugai.“. „Jų didžiausia nominalioji įtampa neturi viršyti 300 V vienfaziams prietaisams ir 600 V daugiafaziams prietaisams.“
3 ištrauka – EN 378 (1 dalis): „6 straipsnis. Šaldymo medžiagos kiekis: jeigu tam tikrų tipų sistemoms yra nustatyti produktų standartai ir jeigu šiuose produktų standartuose nurodomos šaldymo medžiagų kiekio ribos, šie kiekiai turi viršenybę prieš šio standarto reikalavimus.“

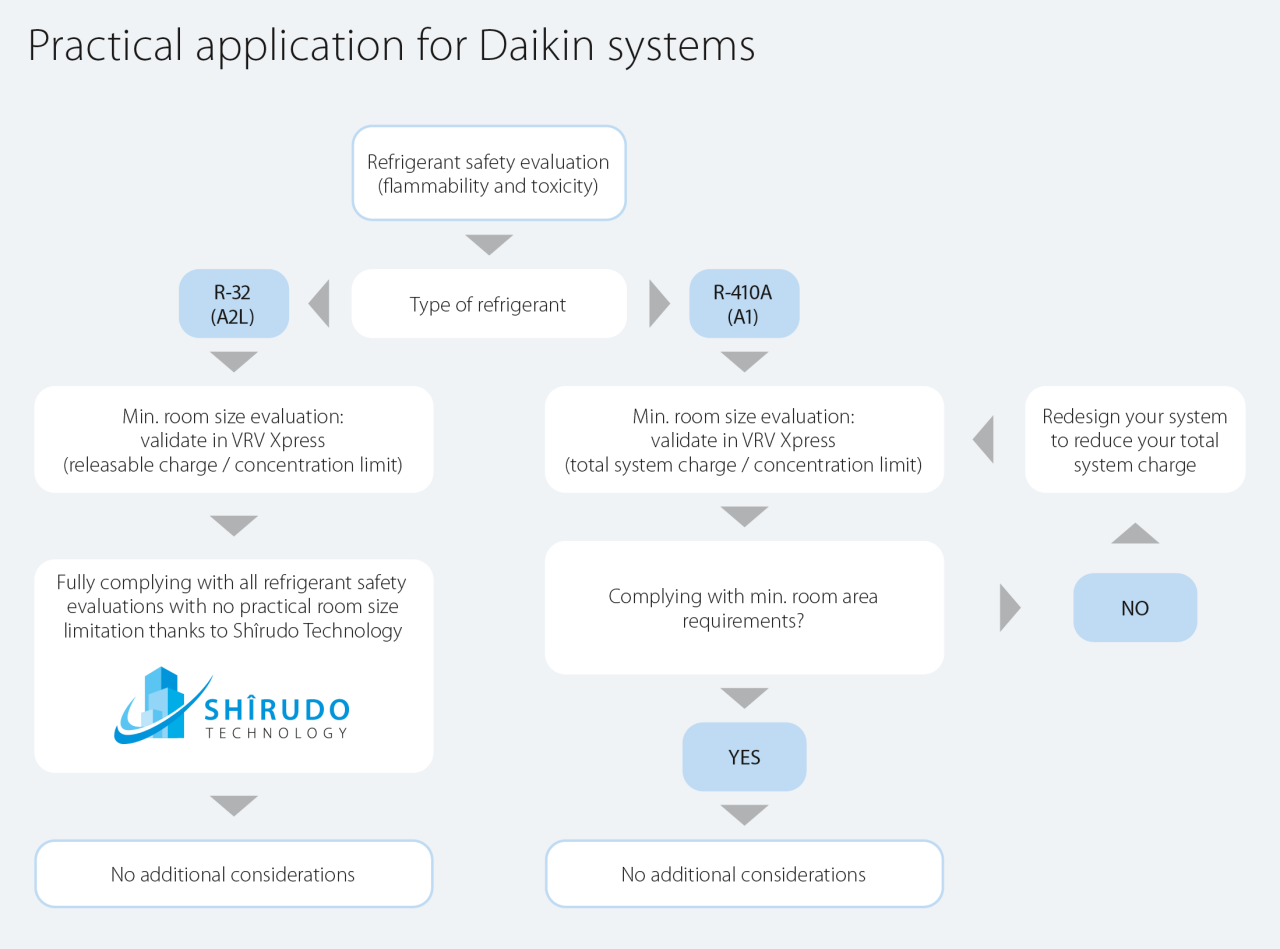

- Atitinkamų standartų taikymas R-32 A2L sistemoms
- Atitinkamų standartų taikymas R-410A (A1) sistemoms
IEC nurodo, kad turi būti taikomas griežčiausias reikalavimas (degumui arba nuodingumui) (4 ištrauka).
R-32 leistinų koncentracijos ribų apžvalga
Saugumo standartas | Maks. leidžiama koncentracija |
|---|---|
IEC 60335-2-40 | Degumas (LFL): 75 % apatinės degumo ribos (LFL) = 0,75 × 307 g/m³ → 230 g/m³ |
EN 378 | Nuodingumas (ATEL/ODL): 300 g/m³ |
Kadangi degumo riba (230 g/m³) yra mažesnė už nuodingumo ribą (300 g/m³), taikoma griežtesnė degumo riba. Laikantis šio ribinio dydžio, savaime užtikrinama, kad nuodingumo ribos nebus viršytos, todėl papildomų patikrinimų nereikia.
Ką tai reiškia jūsų projektuojamoms R-32 sistemoms?
Jei apskaičiuota šaldymo medžiagos koncentracija yra mažesnė nei 230 g/m³, nereikia imtis papildomų saugos priemonių.
Kai koncentracija viršija 230 g/m³, „Daikin“ įmonės „Shīrudo“ technologija pritaikoma IEC 60335-2-40 ir EN 378 standartams, todėl galite neabejoti, kad įrenginys atitinka visus būtinus saugos reikalavimus.
IEC standartas, kai tai susiję su užpildymo ribomis, taikomas tik degiosioms šaldymo medžiagoms (A2L, A2, A3).
→ Todėl IEC negalima taikyti, atliekant šių sistemų, kuriose naudojamos nedegios šaldymo medžiagos (A1), vertinimus.
R -410A leistinų koncentracijos ribų apžvalga
Saugumo standartas | Maks. leidžiama koncentracija |
|---|---|
IEC 60335-2-40 | Degumas (LFL): Netaikoma – IEC standartas taikomas tik degioms šaldymo medžiagoms (A2L, A2, A3) |
EN 378 | Nuodingumas (ATEL/ODL): 440 g/m³ |
Standarte EN 378 nustatyta nuodingumo riba R-410A šaldymo medžiagai, klasifikuojamai kaip nedegiai A1 medžiagai, yra 440 g/m³ ir ją reikia taikyti.
Ką tai reiškia jūsų projektuojamoms R-410A sistemoms?
Kadangi R-410A nepatenka į šaldymo medžiagų saugą reglamentuojančio IEC standarto taikymo sritį, pagrindiniu standartu laikomas EN 378.
R-410A šaldymo medžiagos koncentracija turi neviršyti 440 g/m³. Jei ši riba viršijama, reikia imtis atitinkamų saugos priemonių montavimo vietoje pagal EN 378 standartą.
Didesnis projektavimo lankstumas, lyginant su R-410A sistemomis
Atitinkančios griežtesnius IEC reikalavimus, R-32 sistemos suteikia gerokai daugiau projektavimo galimybių, lyginant su R-410A ekvivalentais.
Konstrukcijų palyginimas: skaičiavimo pavyzdys, skirtas viešbučių programinei įrangai

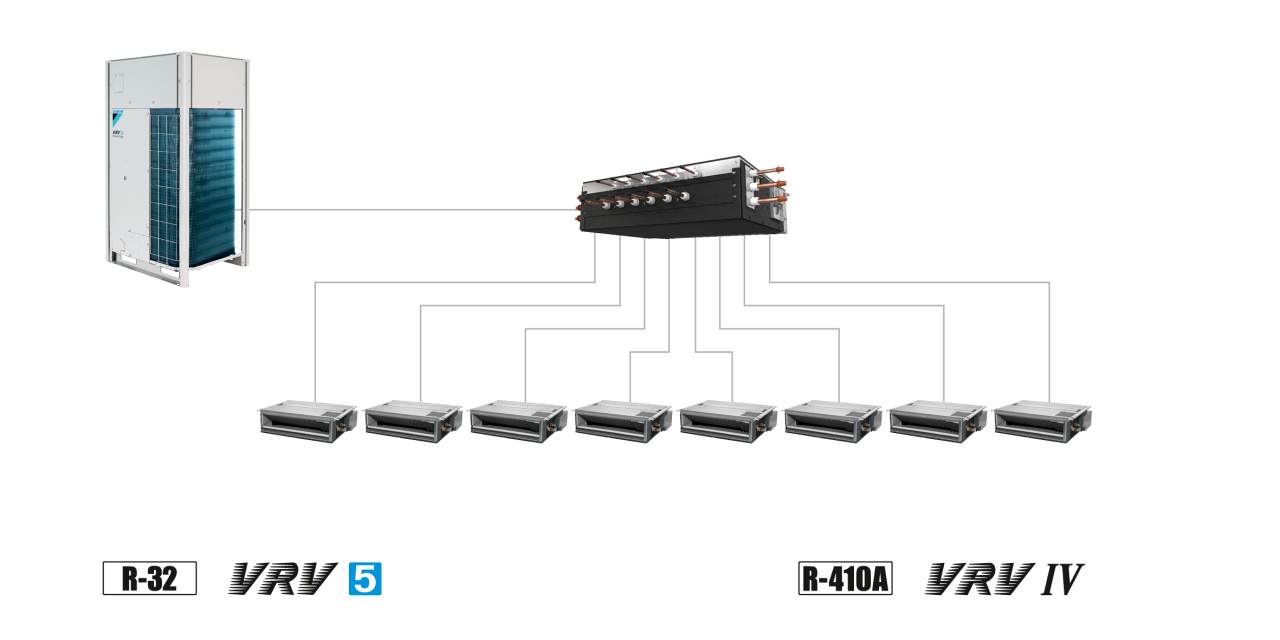

Tipiškoje viešbučio VRV sistemoje (8 vidiniai įrenginiai, 1 išorinis įrenginys) su VRV 5 sistema, kurioje integruotos „Shîrudo“ technologijos saugos priemonės, reikia tik 3,08 m² ploto patalpos, o panašiai R-410A sistemai reikėtų net 12,7 m²!
Mažiausias viešbučio kambario plotas: 3,08 m2
pagal IEC 60335-2-40 ir naudojant „Shîrudo“ technologiją
Mažiausias viešbučio kambario plotas: 12,7 m2
pagal EN378
Daugiau informacijos rasite mūsų vadove:
Dažnai užduodami klausimai
Taip. Projektuodami pagal standartą IEC 60335-2-40 (užtikriname atitiktį), laikotės atitinkamų standarto EN 378 reikalavimų, įskaitant patalpų maksimalios šaldymo medžiagos koncentracijos patikrinimus.
Be to, „Daikin“ įmonės „Shīrudo“ technologija užtikrina, kad šaldymo medžiagos koncentracija neviršytų 230 g/m³, o tai atitinka 75 % apatinės degumo ribos, kaip apibrėžta IEC 60335-2-40 standarte.
Palyginimui, sistema, suprojektuota griežtai laikantis EN 378 standarto nustatytų nuodingumo ribų, blogiausiu nutekėjimo atveju galėtų toleruoti iki 300 g/m³ koncentraciją, t. y. apie 30 % daugiau šaldymo medžiagos.
Dėl aspektų, kurių neapima standartas IEC 60335-2-40, pavyzdžiui, lauko įrenginių montavimo atvirame ore, rekomenduojama vadovautis standartu EN 378.
Taip. EN 378 yra bendrasis standartas, kurio taikymo srityje ir 6 dalyje tiesiogiai nurodomi galiojantys produktų standartai, šiuo atveju – IEC 60335-2-40.
Todėl atitiktis standartui IEC 60335-2-40 reiškia atitiktį standartui EN 378 tose srityse, kurias apima minėtas produkto standartas.
Ne. Užtenka standarto IEC 60335-2-40 ir, atitinkamai, standarto EN 378 (1 ir 2 dalies) atitikties. Nėra reikalavimo taikyti EN 378-3 standartą, įskaitant tokias nuostatas kaip nepriklausomas nuotėkio aptikimo sistemos maitinimo šaltinis.
EN 378 standarto C.1 lentelėje nustatytos užpildymo ribos, apskaičiuotos dauginant nuodingumo ribą iš patalpos tūrio, arba kaip apibrėžta C.3 dalyje. Praktikoje taikytina užpildymo riba visada nustatoma pagal griežtesnį kriterijų. Todėl nuodingumo riba nėra viršyta.
Tokiu atveju EN 378-3 standarto C.3 dalyje aprašytos papildomos saugos priemonės nėra būtinos.
Šis požiūris atitinka nusistovėjusią praktiką, taikomą A klasės šaldymo medžiagoms, pavyzdžiui, R-410A, kai nereikia imtis jokių papildomų saugos priemonių, jeigu neviršijamos nuodingumo ribos.

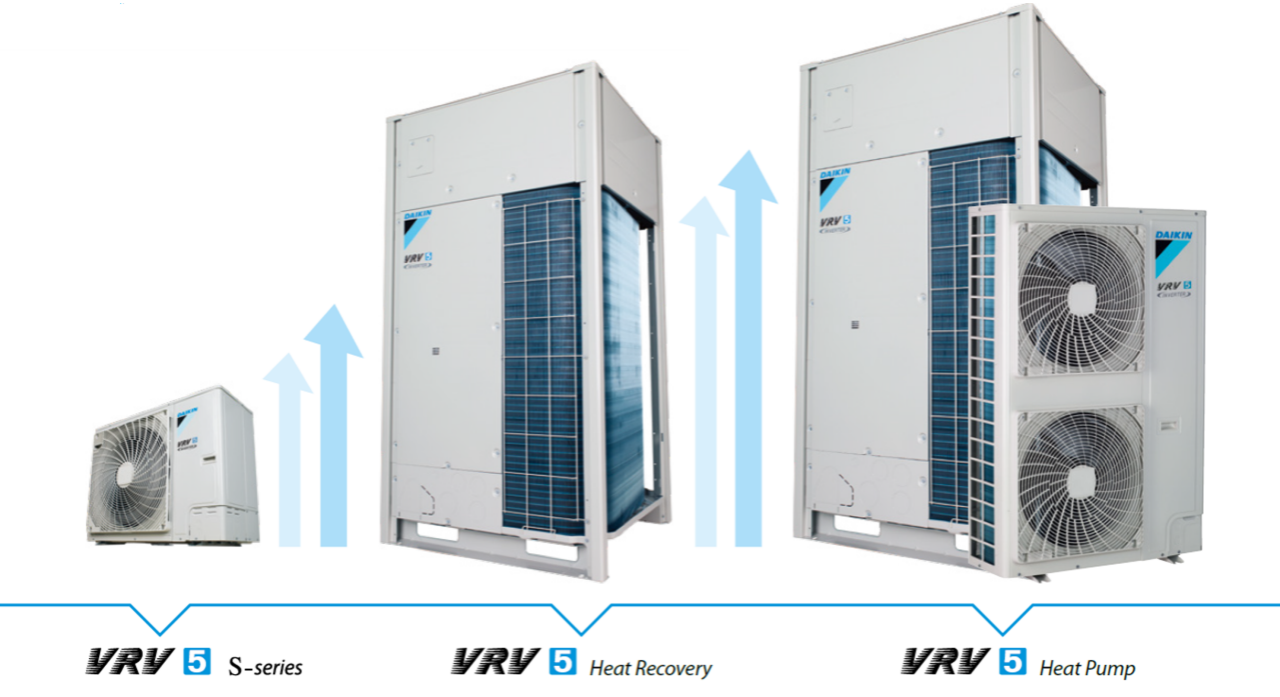

Unikali „Daikin“ įmonės „Shîrudo“ technologija atitinka visus susijusius IEC reikalavimus, siūlydama reikalavimams pritaikytą sistemos konstrukciją ir funkcionalumą be rūpesčių nuo pat pirmojo įjungimo.
Nereikia atlikti sudėtingų saugos priemonių skaičiavimų
Nereikia jokių papildomų montavimo arba paleidimo darbų
Papildomi jutikliai arba komponentai neturi jokio vaizdinio poveikio
Jei keičiamas išdėstymas, nereikės atlikti papildomų darbų arba perprojektuoti
Nereikalaujama atlikti periodinių saugos patikrinimų
Kaip veikia „Shîrudo“ technologija
- Integruoti jutikliai, aptinkantys šaltnešio nuotėkį
- Integruotas įspėjamasis signalas
- Išjungimo vožtuvai

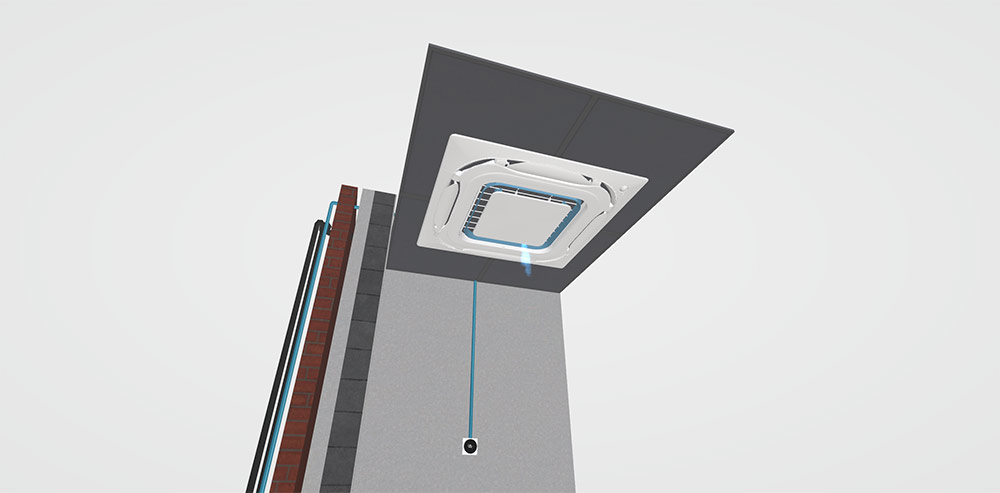

Integruoti jutikliai, aptinkantys šaltnešio nuotėkį
- Integruota į kiekvieną patalpų įrenginį
- Savikontrolė, aptinkanti net mažiausią šaltnešio nuotėkį
- Automatiškai aktyvina šaltnešio atsako priemones: įspėjimo signalą ir išjungimo vožtuvus

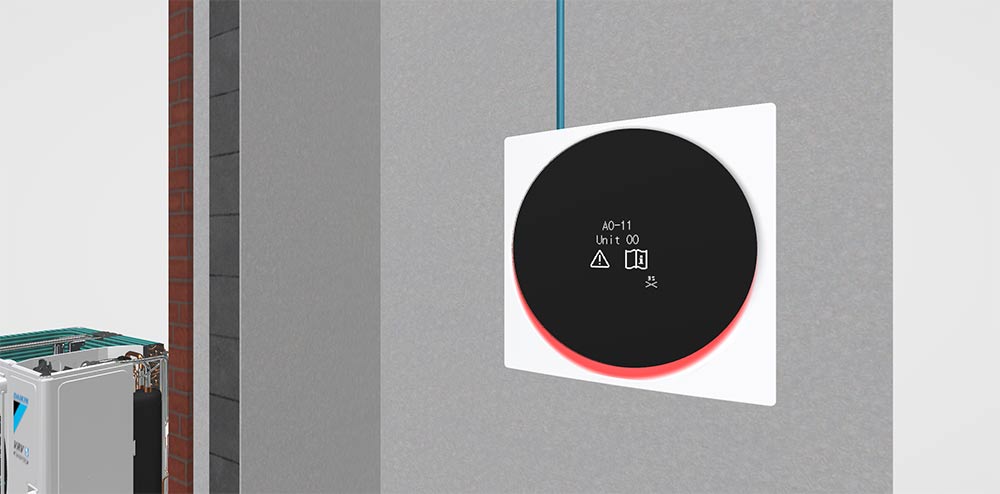

Integruotas įspėjamasis signalas
- Lokalus vaizdinis ir garsinis įspėjimo signalas, integruotas į „Madoka“ laidinį nuotolinio valdymo pultelį
- Galima integruoti papildomą priežiūros įspėjamąjį signalą per:
- Įrengimo vietos nustatymas „Madoka“ pulteliu
- Įvesties signalas, kuris aktyvina trečiosios šalies įspėjamąjį signalą

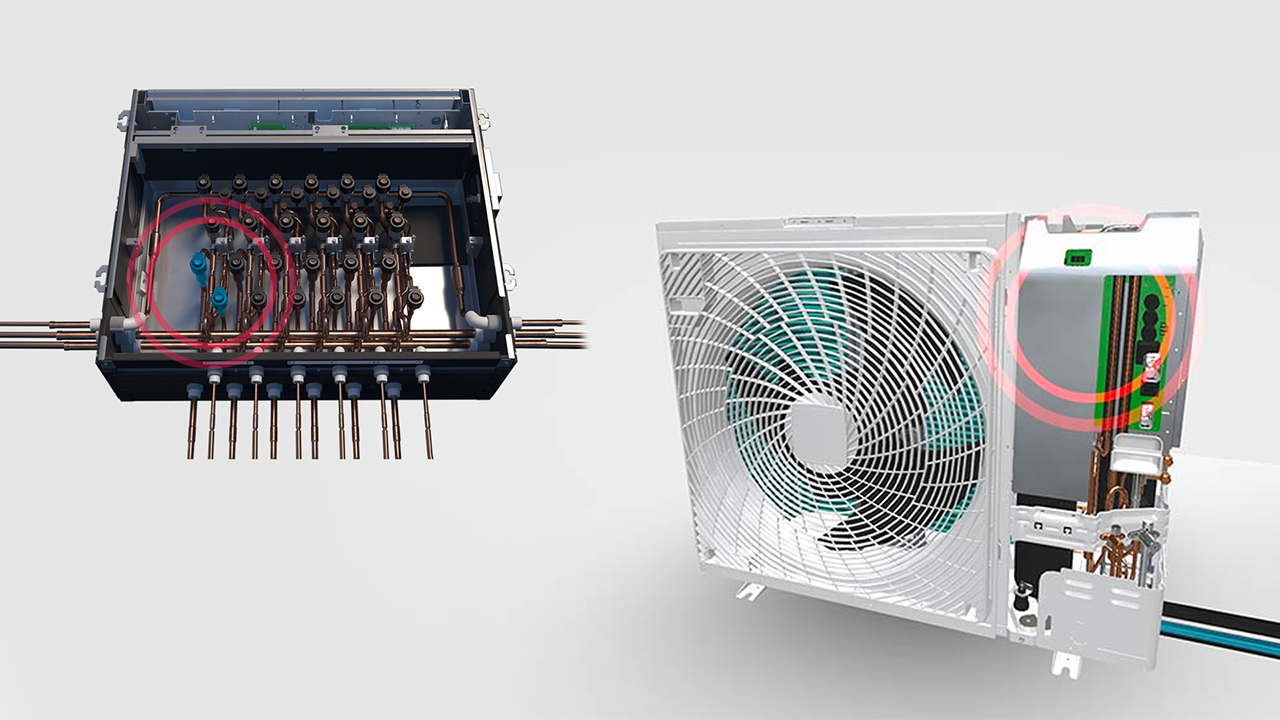

Kad būtų laikomasi IEC60335-2-40 net ir mažiausiose patalpose, įrengiami uždarymo vožtuvai.
Atsižvelgiant į sistemą, jie yra integruoti į lauko įrenginį arba (BS)SV dėžę. Jei esama nuotėkio, šaldymo medžiaga yra pumpuojama atgal į lauko įrenginį arba uždaromos konkrečios atšakos, kad būtų sandariau ir kad kuo mažiau ištekėtų šaldymo medžiagos.
