EWA/FD/H/S-TZ D

Naujosios kartos „Daikin“ oru aušinamuose sraigtiniuose inverterio aušintuvuose naudojamos R-1234ze, R-513A ir R134a šaldymo medžiagos

TZ D aušintuvai su integruota nemokamo aušinimo konfigūracija

2 įrenginio versijos

  • Standartinis aušintuvas
  • Nemokamo aušinimo aušintuvas

Galima naudoti 3 šaldymo medžiagas

  • R-1234ze (EWA/FH)
  • R-513A (EWA/FS)
  • R-134a (EWA/FD)

4 efektyvumo lygiai

  • Mėlynas (B-)
  • Sidabrinis (S-)
  • Auksinis (X-)
  • Platininis (P-)

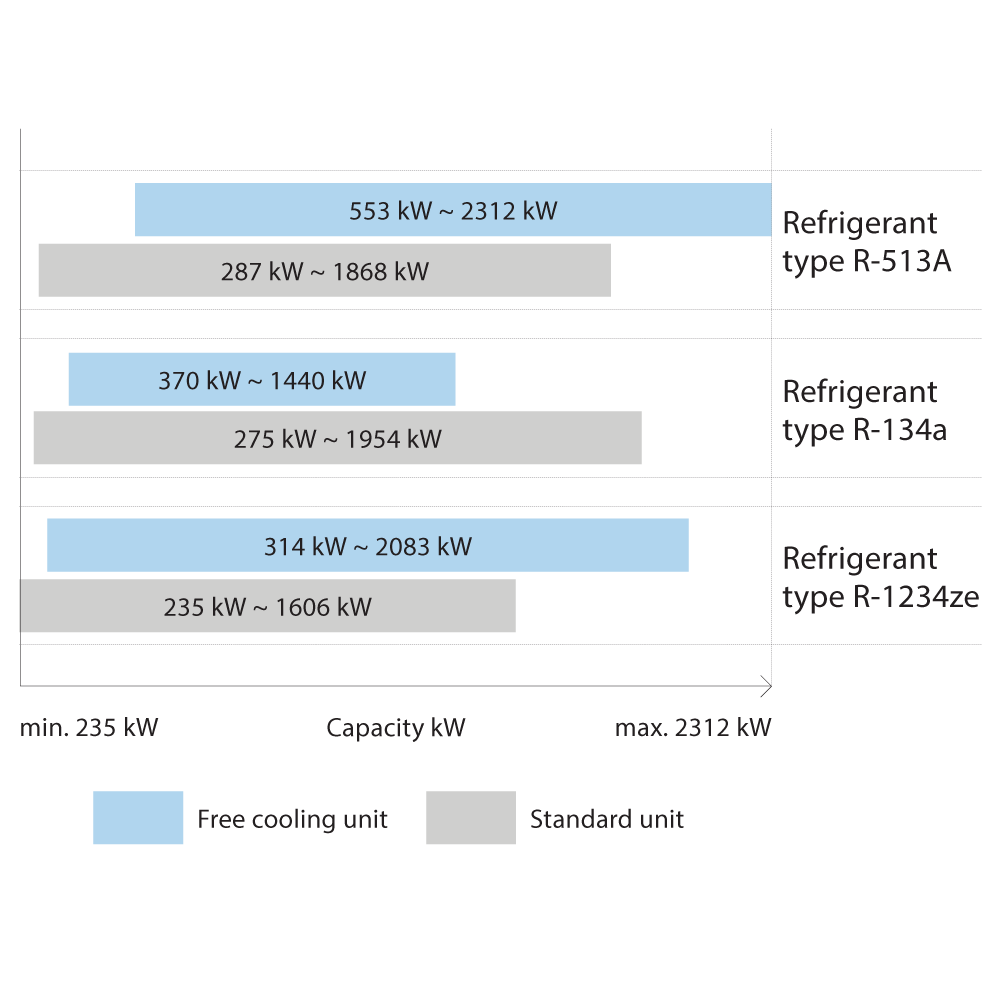

Galingumo intervalas

Darbinis diapazonas

Įrangos apžvalga

  • Lauko įranga

  • Aktyvusis harmoninis filtras

  • Našumo stebėsena

  • VFD vieno sraigto kompresorius

  • Bešepetėliniai ventiliatoriai

  • Tiesioginio išplėtimo kameros su vamzdžiais garintuvas

Įrangos privalumai


1. „Daikin“ vieno sraigto kompresoriaus konstrukcija

„Daikin“ vieno sraigto kompresoriaus konstrukcija. Ši technologija yra sukurta taip, kad būtų labai patikima net ir atšiaurioje aplinkoje. Kompresoriaus guolis pasižymi itin aukštu patikimumu, nes pagrindinis rotorius yra subalansuotas tiek radialine, tiek ašine kryptimi.

2. Išskirtinis patikimumas, kurį užtikrina „Daikin“ sukurtas inverteris

Dvi atskiros ir nepriklausomos šaldymo medžiagos grandinės užtikrina maksimalų saugumą ir paprastą priežiūrą.

3. Pažangiausias efektyvumas užtikrinamas dėl „Daikin“ sukurtos VFD ir kintamo tūrio santykio įrangos

„Daikin“ VFD leidžia įrenginiui veikti optimaliai, sumažinant ir kontroliuojant eksploatacines išlaidas bet kokiomis darbo sąlygomis. Įmonėje suprojektuotas vieno sraigto kompresorius, naudojamas su kintamojo tūrio santykiu (VVR), moduliuoja suspaudimo santykį, padidindamas kompresoriaus efektyvumą skirtingomis aplinkos sąlygomis.

ORO KONDICIONAVIMAS: BŪTINYBĖ, KURI TURI ĮTAKOS EKSPLOTAVIMO IŠLAIDOMS

„DAIKIN“: IŠMINTINGAS PASIRINKIMAS, LEIDŽIANTIS SUMAŽINTI EKSPLOATAVIMO IŠLAIDAS


4. Integruotas „Daikin“ aktyvusis harmoninis filtras

Aktyvieji harmoniniai filtrai (AHF) sumažina harmoninį iškraipymą elektros sistemose ir realiu laiku susilpnina harmonines sroves, pagerindami sistemos kokybinę galią. „Daikin“ aktyvusis harmoninis filtras yra visiškai integruotas į aušintuvą.

Visiškai integruotas reiškia:

  • Nereikia papildomos erdvės
  • Jokių papildomų įrengimo darbų
  • Visas komplektas yra išbandytas gamykloje
  • Nereikalauja papildomos techninės priežiūros

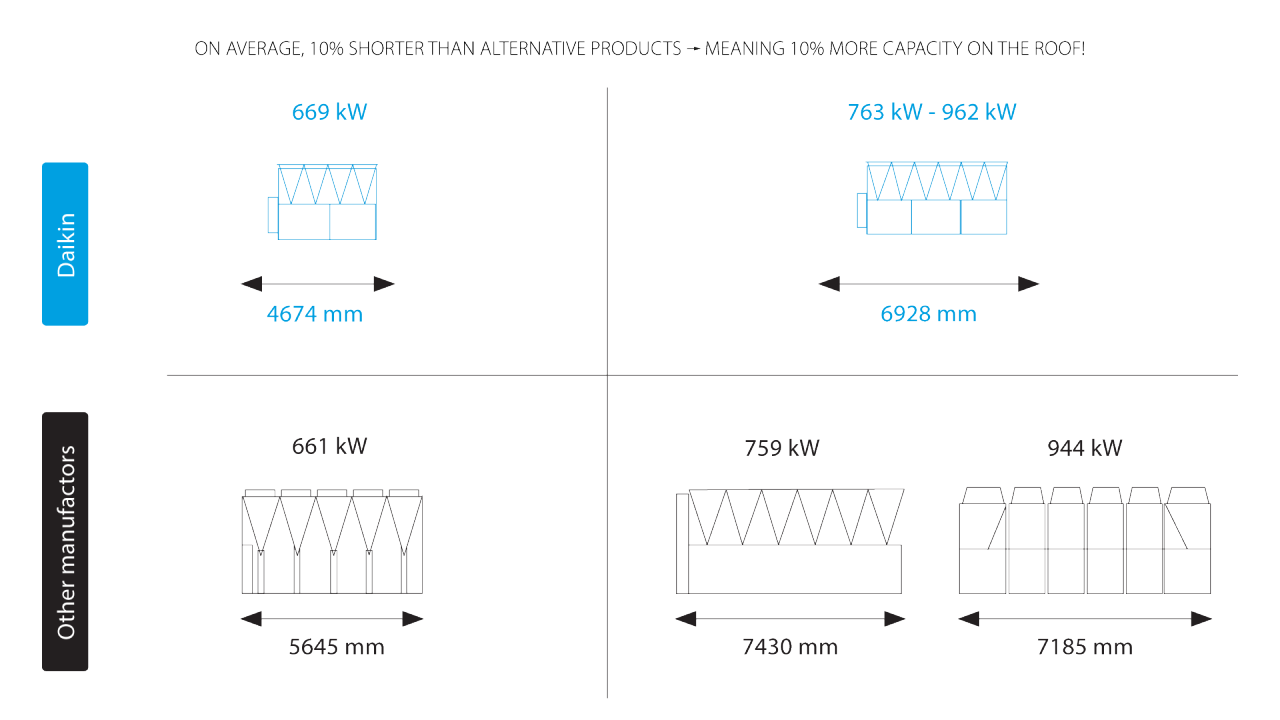

5. „Daikin TZ D“ įrenginiai yra itin kompaktiški

Nepaisant nemokamo vėsinimo režimo, „Daikin TZ D“ įrenginiai yra itin kompaktiški. Taip yra dėl specialaus kondensatoriaus skyriaus pertvarkymo, dėl ko reikia ne tik mažiau vietos, bet ir pagerėja bendrasis sistemos efektyvumas.

6. Nemokamai vėsinimo konfigūracijai nereikia papildomos vietos

Įranga neužima papildomos vietos, lyginant su standartiniu aušintuvu be nemokamo vėsinimo funkcijos.

Funkcijų integravimas

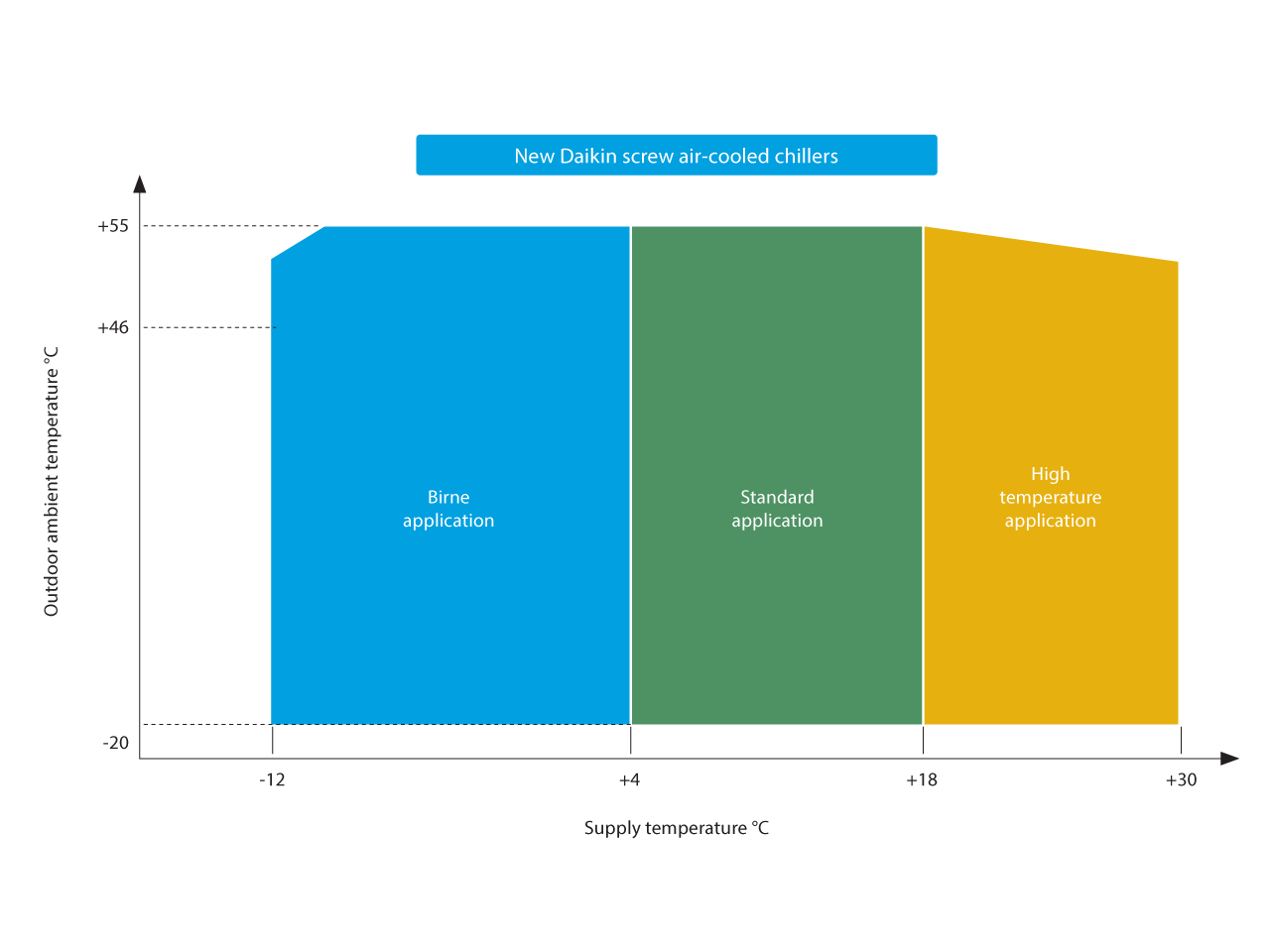

7. Platus darbinis intervalas

TZ D įrenginiai gali veikti įvairiomis sąlygomis, todėl jie tinka įvairioms paskirtims. Jie gali tiekti atšaldytą vandenį tokioms reikmėms kaip ledo arenos, kurių temperatūra siekia vos -15 °C, taip pat tinka duomenų centrams, kuriems reikalinga aukštesnė garintuvo išeigos temperatūra iki 30 °C. Šis universalumas suteikia išskirtinių galimybių prisitaikyti, leidžiančių TZ D įrenginiams efektyviai veikti įvairiose aplinkose ir klimatuose

Darbinis intervalas

Šilumos atgavimas, siekiant optimizuoti energijos sąnaudas

8. Galimybė integruoti visiško arba dalinio šilumos atkūrimo įrenginius

Galima atkurti dalį arba visą šilumą, susidariusią vėsinant. Padidinamas energijos vartojimo efektyvumas ir sumažinamos veiklos sąnaudos. Naudojant visišką šilumos atkūrimą, įrenginio grandinei montuojamas papildomas kondensatorius, skirtas išgauti karštą vandenį. Naudojant dalinį šilumos atkūrimą, įrenginio grandinei montuojamas galingas šildytuvas, skirtas išgauti karštą vandenį. Ši šilumos atgavimo sistema leidžia išgauti karštą vandenį, kuris gali būti naudojamas konkrečiai pritaikomiems poreikiams.

Kai šilumos atgavimas ĮJUNGTAS, įrenginio efektyvumas, į kurį reikia atsižvelgti, nėra vien EER (energijos vartojimo efektyvumo koeficientas), susijęs tik su įrenginio aušinimo poveikiu. Įrenginys su šilumos atgavimu taip pat tiekia šildymo energiją, kurią kitu atveju vis tiek turėtų tiekti kitas šaltinis. Bendras efektyvumo koeficientas apibrėžiamas taip:

TER = aušinimo galia + šildymo galia
───────────────────────────────
Įeigos galia

Naudinga integracija įvairioms paskirtims

  • Patalpų šildymas

  • Išankstinis procesinis šildymas

  • Karštas sanitarinis vanduo

9. Prieinama našumo stebėjimo parinktis

Įrenginio veikimo informacija yra tiesiogiai prieinama per jo valdymo pultą, kuris teikia realaus laiko duomenis ir įrenginio istorinius rezultatus. Tai leidžia stebėti įrenginio efektyvumą ir atlikti reikiamus koregavimus, kad būtų išlaikytas optimalus našumas. Stebint našumo duomenis, galima anksti nustatyti anomalijas arba nukrypimus, todėl įmanoma aptikti ir valdyti galimas triktis, kol jos dar nesukėlė gedimų.

10. Šiuos įrenginius galima integruoti į sudėtingą sistemą, kurią sudaro keli „Daikin“ įrenginiai

Efektyvus šios įrenginių grupės valdymas yra būtinas siekiant optimizuoti darbo valandas ir užtikrinti tinkamą funkcionavimą. Tai galima pasiekti naudojant Intelligent Chiller Manager (iCM) parinktį, kuri optimizuoja iki 8 įrenginių sistemas, ir debesijos nuotolinio stebėjimo įrankį Daikin on Site. Galima prijungti „Daikin iCM“ prie „Daikin on Site“ – debesų pagrindu sukurtos stebėjimo platformos, kuri sąveikauja su pastatų valdymo sistemomis (BMS).

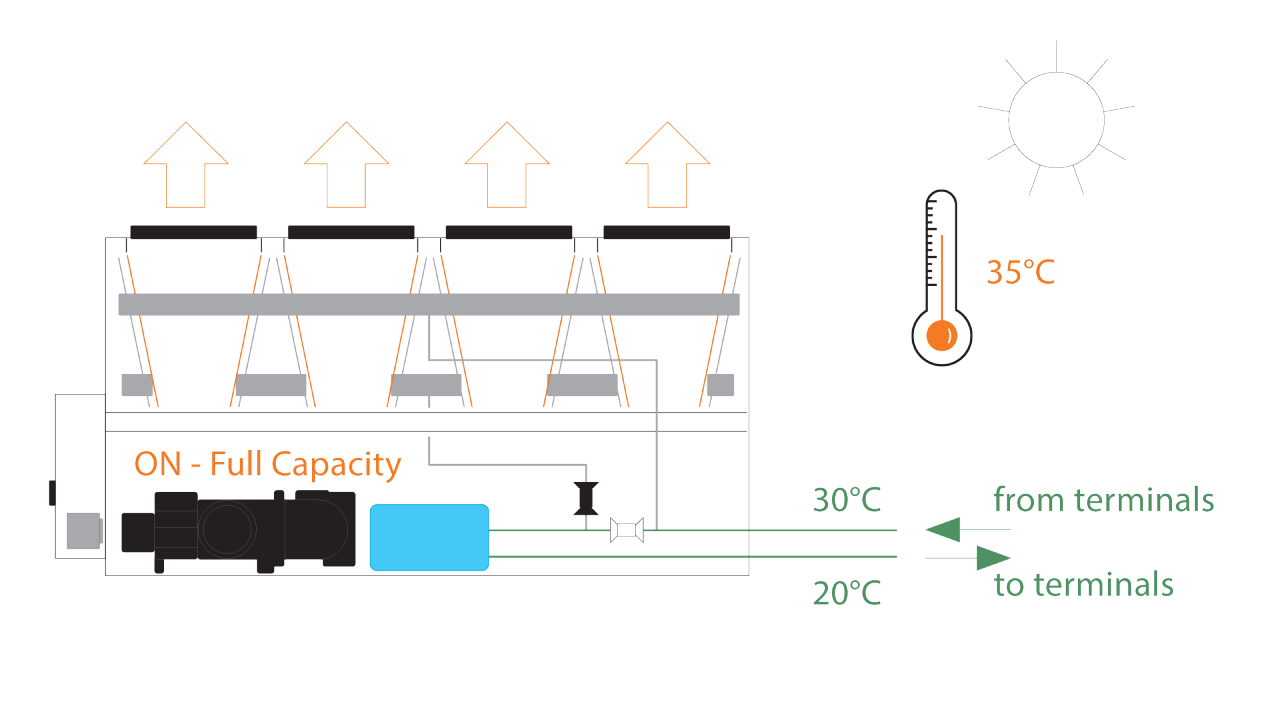

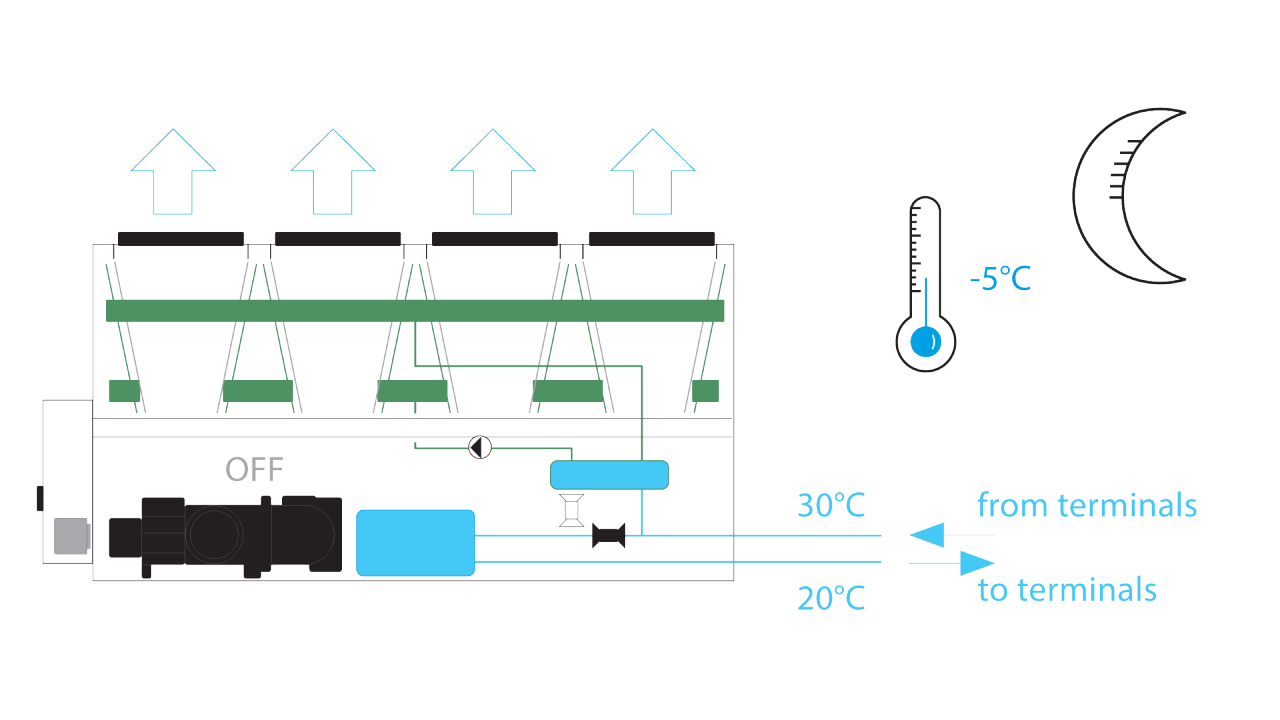

Nemokamo aušinimo konfigūracija

Atviras ciklas (su glikolu)

Nemokama aušinimo sistema, skirta atšaldyti skystį, išnaudojant iš aplinkos gautą šaldymo energiją. Kai lauko aplinkos temperatūra viršija skysčio temperatūrą, įrenginys aušinimo galią užtikrina naudodamas tik kompresorius (mechaniniu aušinimo režimu). Kai aplinkos temperatūra nukrenta žemiau skysčio, patenkančio į įrenginį, temperatūros, galima lauko oru atšaldyti skystį, kol jis pasiekia garintuvą, pereinant dėl aplinkos temperatūros svyravimų nuo dalinai iki visiškai nemokamo aušinimo.

Uždaras ciklas (be glikolio)

Įrenginio cinkuotas plokštelinis šilumokaitis sukuria uždarą ciklą su nemokamu aušinimo šilumokaičiu ir specialiu siurbliu. Šioje sistemoje glikolis naudojamas uždarame cikle. Įranga be glikolio veikia su „uždarojo ciklo“ sistema, kuri sudaro suderinamą ir veiksmingą sprendimą patalpoms, kuriose pageidautina nenaudoti glikolio. Vienas iš įrangos privalumų – galima reikšmingai sutaupyti, nes jei kliento sistemoje nenaudojama glikolio, galima lengviau išlaikyti ir pagerinti bendrąjį efektyvumą. Pramoniniuose procesuose sumažėja užteršimo rizika, užtikrinant, kad produkto kokybė nesuprastės.

3 pagrindiniai konfigūracijų be glikolio privalumai

  • Nėra proceso užteršimo pavojaus

  • Mažesnės energijos sąnaudos, susijusios su siurbimo sistemomis

  • Mažesnės ŠVOK įrenginių priežiūros išlaidos
