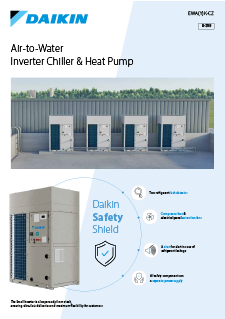

EWA(Y)K-CZ Product catalogue
PDF | 826.31KB
Susipažinkite su naujam standartui skirta kompaktiška, didelio našumo klimato kontrolės įranga.
„Daikin“ EWA(Y)K-CZ yra inverterinis oras-vanduo aušintuvas ir šilumos siurblys su R-290 natūralia šaldymo medžiaga, kurios globalinio atšilimo potencialas yra beveik lygus nuliui.
Pritaikytas projektams, kuriuose vieta ir greitis yra svarbu, taip pat vandenį įšildo iki 75 °C temperatūros, todėl įrenginys puikiai tinka pakeisti katilus gyvenamųjų, viešbučių ir ligoninių patalpose.
Įranga yra keturių dydžių, visada prieinama iš atsargų.
1 kompresorius – 1 ventiliatorius
20–30 kW
1 kompresorius – 2 ventiliatoriai
40–60 kW
2 kompresoriai – 3 ventiliatoriai
70 kW
2 kompresoriai – 4 ventiliatoriai
85 kW
Pagrindinės EWA(Y)K-CZ serijos savybės
EWA(Y)K-CZ serija – mažas oro-vandens inverterinis aušintuvas ir dvipusis šilumos siurblys, naudojantis šaldymo medžiagą R-290.
Aukštos temperatūros eksploatacinės savybės
- Vanduo įšildomas iki iki 75 °C temperatūros
- Pasižymi našumu net ekstremaliomis aplinkos sąlygomis
- Tinka tiek atšiaurioms Šiaurės žiemoms, tiek funkcionalumui vasarą, kai reikalingas karštas buitinis vanduo
Efektyvus darbas
- Veiksmingai veikia, esant aukštai delta T
- Galima tiekti šiltą vandenį įvairioms paskirtims
Universalus ir pritaikomo masto sprendimas
- Išplečia „Daikin“ mažųjų inverterių asortimentą
- Siūloma kompaktiška, keičiamo dydžio ir universali konstrukcija
- Lengvai prisitaiko prie skirtingų patalpų ir galios poreikių
Prieinamumas ir pristatymas
Modelis su integruotu siurbliu:
- Visada prieinamas iš atsargų
- Pasižymi itin greitu pristatymu ir maksimaliu universalumu
Modelis be siurblio:
- Galima įsigyti per trumpą laiką
- Leidžia greitai reaguoti į projekto poreikius
Didelis veikimo diapazonas
Parametras | Min. | Maks. |
Šiltas vanduo | 20 °C | 75 °C |
Šaltas vanduo | -15 °C | 20 °C |
Lauko aplinkos temperatūra | -20 °C (šildymas) | 46 °C (šaldymas) |
Sukurta reikliems projektams
Visada prieinama sandėlyje
Visada galima nedelsiant išsiųsti konfigūraciją su integruotu VFD siurbliu – taip užtikrinamas itin greitas pristatymas skubiems projektams ir maksimalus planavimo lankstumas.
Patikimas katilo keitimas
Vandenį įšildo iki 75 °C, lauko temperatūrai nukritus iki -20 °C. Tiesiogiai be jokių kompromisų pakeičia dujinius katilus gyvenamuosiuose namuose, viešbučiuose ir ligoninėse.
Natūrali šaldymo medžiaga R-290
Propano (R-290) GWP rodiklis tik 0,02. Visiškai atitinka naujojo F dujų reglamento reikalavimus ir pasižymi itin maža tiesiogine ir netiesiogine CO₂ emisija visu įrenginio eksploatavimo laikotarpiu.
Kompaktiška konstrukcija
Keturių galingumų įrenginiai nuo 20 iki 85 kW, užimantys minimalų plotą. Puikiai tinka įrengti gyvenamuosiuose pastatuose, viešbučiuose ir sveikatos priežiūros įstaigose, kuriose trūksta vietos.
Vien inverterinė serija
Inverterinis sraigtinis kompresorius, VFD siurblys ir inverteriu valdomi EC ventiliatoriai kartu tiksliai vykdo galios moduliaciją, pasižymi išskirtiniu dalinės apkrovos efektyvumu ir mažomis eksploatavimo sąnaudomis.
Pritaikyta ekologiškiems pastatams
Prisideda prie BREEAM ir LEED kreditų, inverteriu valdant hidroninį efektyvumą ir naudojant itin mažo GWP rodiklio šaldymo medžiagą. Galima įsigyti išmaniojo tinklo priedų, kad atsinaujinančioji energija būtų naudojama kuo efektyviau.
Itin greitas pristatymas. Maksimalus lankstumas.
Mažasis inverteris yra visada prieinamas iš atsargų, todėl klientai gali nedelsiant reaguoti į skubius projektų poreikius.
Jokio laukimo, jokio delsimo – tik našumas tiksliai tada, kai jo reikia.
Idealiai tinka paskutinės minutės keitimams, laipsniškam montavimui ir skubiems darbams.
- Gyvenamosios paskirties: kompaktiški matmenys ir tylus veikimas užtikrina, kad įrenginys idealiai tiktų butams, viloms ir daugiabučiams namams.
- Viešbučiai: nuolatinis komfortas visais metų laikais, kai šildymui ir karštam vandeniui reikia 75 °C temperatūros.
- Sveikatos priežiūra: patikimas ir saugus darbas su nepriklausomomis saugos grandinėmis ir sertifikuotais montavimo protokolais.
- Renovacija: galima pakeisti esamas dujinių katilų sistemas, atliekant minimalius hidroninius pakeitimus.
Saugumas visuose naudojimo etapuose
„Daikin“ saugos skydas
„Daikin“ požiūris į saugą apima visą gaminio naudojimo ciklą ir užtikrina, kad partneriai, montuotojai ir galutiniai naudotojai visuose etapuose galėtų naudotis aukščiausiais saugos standartais.
ATEX sertifikuoti ventiliatoriai: vėdinkite skydą, palaikykite teigiamą slėgį ir neleiskite kauptis degioms dujoms.
Nepriklausomas elektros energijos tiekimas: speciali saugos grandinė su UPS palaikymu užtikrina darbą, nutrūkus elektros energijos tiekimui.
Vaizdinė ir akustinė sirena: momentinis avarinis įspėjimas garsiniais ir vaizdiniais signalais.
Du nuotėkio detektoriai: akimirksniu aptikite R-290 nuotėkį ir išjunkite sistemą, aktyvinkite pavojaus signalus ir vėdinimą.
Saugi hidroninė konstrukcija: aptinka šaldymo medžiagą vandens kontūre ir automatiškai izoliuoja įrenginį.
Patikrintas montavimas: montuoja kvalifikuoti specialistai, registruodamiesi „Stand By Me“ ir „e-Care“ sistemose.
Techniniai duomenys – EWYK-CZP
Vėsinimas
Modelis | 020 | 025 | 030 | 050 | 085 |
Aušinimo galia (kW)* | 17,8 | 21,3 | 24,9 | 44,3 | 72,4 |
Įvesties galia (kW) | 5,05 | 6,37 | 8,03 | 12,77 | 23,56 |
EER | 3,52 | 3,35 | 3,10 | 3,47 | 3,07 |
SEER | 5,37 | 5,41 | 5,25 | 5,54 | 5,48 |
* Aušinimas, esant 12/7 °C, 35 °C OAT. Našumo duomenys yra preliminarūs ir jie gali keistis iki pardavimo pradžios.
Šildymas
Modelis | 020 | 025 | 030 | 050 | 085 |
Šildymo galia (kW)* | 19,9 | 24,5 | 30,2 | 49,3 | 82,6 |
Įvesties galia (kW) | 5,09 | 6,40 | 8,22 | 13,10 | 23,95 |
COP | 3,91 | 3,83 | 3,68 | 3,76 | 3,45 |
SCOP (MT 55 °C / LT 35 °C) | 3,50 / 4,75 | 3,56 / 4,82 | 3,51 / 4,68 | 3,50 / 4,62 | 3,55 / 4,66 |
* Šildymas, esant 40/45 °C, 7 °C OAT. Našumo duomenys yra preliminarūs ir jie gali keistis iki pardavimo pradžios.
Bendra
Parametras | Reikšmė / diapazonas |
Kompresoriaus tipas | Inverterio sraigtas + garų įpurškimas |
Šilumokaitis (oro) | Al mentės ir Cu vamzdžiai |
Šilumokaitis (vandens) | Lituota plokštė |
Ventiliatoriaus tipas | Ašiniai (1–4 ventiliatoriai pagal dydį) |
Garso galios lygis | 84–89 dB(A) (pagal dydį) |
Aukštis x ilgis | 1 878 x 812 mm (visi dydžiai) |
Plotis (pagal dydį) | 1 259 → 1 757 → 2 516 → 3 016 → 3 516 mm |
Šaldymo medžiagos kiekis | 2,65–5,6 kg R-290 |
