Įrenginiui pritaikytas naujas modulinis požiūris į sistemos dizainą, kuris suteikia papildomo lankstumo konfigūruojant, todėl reikiamą galią galima pasiekti derinant mažesnius įrenginius, kurie yra sujungti ir valdomi kaip vienas.
Asortimentą sudaro „Daikin“ dizaino sraigtiniai kompresoriai ir R-32 šaldymo medžiaga, kurios GWP rodiklis yra 70 % mažesnis nei R-410A, įskaitant tris bazinius modulius, kurių galia yra 100, 125 ir 160 kW.
Taip pat R-32 kaip gryna vieno komponento šaldymo medžiaga pasižymi visomis savybėmis, kurių reikia, kad būtų galima lengvai atkurti, perdirbti arba regeneruoti, taip pereinant į regeneruotos šaldymo medžiagos rinką dėl pakartotinio naudojimo.
R-32 yra gausiai prieinama rinkoje kaip pagrindinė oro kondicionavimo įrenginių su sraigtiniais kompresoriais šaldymo medžiaga. Kitaip sakant, labiausiai prieinama techninės priežiūros paslaugoms.
3 įrenginio versijos
- Šilumos siurblys su inversija vandens pusėje
- Šilumos siurblys su inversija šaldymo medžiagos pusėje (tik 100 kW)
- Be kondensatoriaus
3 baziniai moduliai
- 100, 125, 160 kW
98 galimi modulių deriniai
su skirtingų įrenginių versijomis
Galingumo intervalas
Trys baziniai 100, 125 ir 160 kW moduliai.
Galima sujungti iki 8 modulių dviem vienas ant kito sudedamais masyvais iš 4, kurių galingumas svyruoja nuo 200 iki 1280 kW

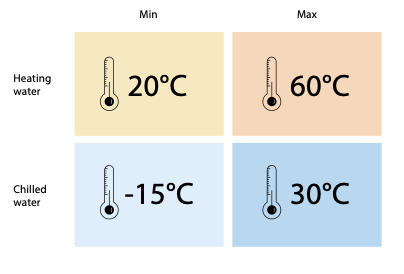

Darbinis diapazonas
Įrangos privalumai
Masto pritaikymas ir kompaktiškumas
Dėl savo moduliškumo naujieji EW(W)(H)(L)T-Q A įrenginiai pasižymi dideliu masto pritaikymo potencialu. Galima pridėti modulių, kai reikia, pagal pastato statybos planą.

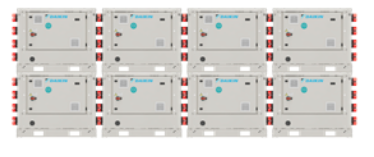

Taip pat moduliai gali būti jungiami vienas šalia kito kaip masyvas arba sukraunant, kad reikėtų mažiau vietos, kas ypač naudinga renovuojant pastatus. Galima sujungti iki 8 modulių dviem vienas ant kito sudedamais masyvais iš 4, kurių galingumas svyruoja nuo 100 iki 1280 kW.
Maks. horizontalus masyvas: 4
Galima sudėti iki 8 modulių
Vienas energijos šaltinis
Standartiškai (be priedų) kiekvienas modulis turi būti prijungtas prie atskiro maitinimo šaltinio. Galima turėti vieną masyvą (iki keturių modulių) su vienu maitinimo šaltiniu.
Gamykliškai pateikiamos laidų jungtys ir kabeliai su vienu iš toliau nurodytų priedų kodų. Reikia montavimo vietoje tarp modulių sujungti elektros jungtis.
Priedų kodai
EKSPELT2 – vieno maitinimo šaltinio komplektas 2 moduliams
EKSPELT3 – vieno maitinimo šaltinio komplektas 3 moduliams
EKSPELT4 – vieno maitinimo šaltinio komplektas 4 moduliams
Dėmesio
- Vieno maitinimo šaltinio komplektas pristatomas nesurinktas, o jis montuojamas vietoje. Turint vieno maitinimo šaltinio konfigūraciją, negalima montuoti įrenginių vieną ant kito
- Vieno maitinimo šaltinio įrangą galima montuoti tik patalpose
- Jei užsakomi 4 įrenginiai, kurie turi būti išdėstyti masyvu, tuo atveju, jei reikia vieno maitinimo šaltinio, galima pasirinkti EKSPELT4 tik vieną kartą
Savaiminis diegimas
Supaprastintas montavimas su kolektoriaus komplektu, kuris skirtas prijungti modulius vandens cirkuliacijos dalyje, nes tarp įrenginių montuojami vamzdžiai. Kolektoriaus komplektas taip pat gali būti sumontuojamas gamykloje, kad darbo laikas montavimo vietoje dar labiau sumažėtų. Be to, į modulių masyvą galima lengvai įtraukti specialų siurblio modulį. Jį sudaro inverteriniai siurbliai, skirti nevaržomam pritaikomumui, taip pat pridedamas 18 litrų išsiplėtimo bakas. Kad būtų dar lengviau įrengti, galima integruoti bendrąjį maitinimo šaltinį, kurio 1 bendrojo maitinimo kabelis prijungiamas prie iki 4 modulių masyvo (gamykliškai tiekiami kabeliai, jungiantys modulius).
Modulius galima montuoti patalpose ar net lauke, jei pasirenkama sumažinto triukšmo konfigūracija. Tiesą sakant, naujasis EW(W)(H)(L)T-Q A pasižymi dviem skirtingomis triukšmo konfigūracijomis, kad atitiktų triukšmui jautrių paskirčių reikalavimus: gyvenamosios, viešbučių ir ligoninių.
Mažesnės eksploatacinės sąnaudos
Dėl modulinės konstrukcijos šis naujasis įrenginys gali tiksliai prisitaikyti prie pastato vėsinimo ir šildymo apkrovos profilio pagal EN14825. Tai ypač svarbu, nes užtikrinamos mažos ŠVOK sistemos eksploatavimo išlaidos, esant dalinei apkrovai, kuri sudaro didžiąją darbo laiko dalį. Kita situacija su tradiciniais paketiniais aušintuvais ir šilumos siurbliais, kurie veikia taikydami įjungimo ir išjungimo ciklus, mažinančius sistemos efektyvumą.
Indėlis į ekologišką pastatą
Populiariausi ekologiškų pastatų protokolai – BREEAM ir LEED. EW(W)(H)(L)T-Q A gali suteikti projektui privalumų, vertinant hidroninės sistemos energijos vartojimo efektyvumą, ypač
jei būtų pasirinkta dalinio šilumos atgavimo galimybė. Taip pat vertinant šaldymo medžiagos poveikį gali prisidėti riboto GWP rodiklio R-32 ir mažas šaldymo medžiagos kiekis grandinėje dėl modulinės konstrukcijos.
Ribotas poveikis aplinkai
Įrenginiai naudoja R-32 šaldymo medžiagą, kurios visuotinio atšilimo potencialas (GWP) yra 675 – tik trečdalis R-410A potencialo. R-32 yra
gryna vieno komponento šaldymo medžiaga, todėl ją galima regeneruoti. Neseniai atliktame Tokijo universiteto tyrime* teigiama, kad regeneruotos R-32 šaldymo medžiagos poveikis aplinkai yra 90 % mažesnis nei grynos R-32 medžiagos, nes nereikia jos sunaikinti, o regeneruojant reikia mažiau energijos nei gaminant. „Daikin“ pagal „Loop by Daikin“ programą naudoja regeneruotos R-32 šaldymo medžiagos aušintuvus ir šilumos siurblius.
Įrenginių pritaikymas
Šildymas
Patalpų šildymas + DHW konfigūracijos
- Centralizuotas šildymas: vandens kilpos kaskadoje su oro-vandens šilumos siurbliu. DHW tiekimas valdomas nepriklausomu DHW šaltiniu (vienu moduliu arba masyvu, skirtu DHW, kurie sukraunami). Įrenginius galima nustatyti valdančiaisiais / valdomaisiais – vienam valdančiajam masyvas iki 4 modulių
- Gyvenamieji namai, biurai, mažos komercinės patalpos, sporto salė, viešbutis
- Keičiant senus ir įrengiant naują namą
- Galima prijungti:
- Radiatoriai (iki 60 °C)
- Šildomos grindys (30–35 °C)
- Konvekciniai įrenginiai (45 °C)
Vėsinimas
Komfortiškas vėsinimas
Centralizuotas vėsinimas. DHW valdomas nepriklausomu DHW šaltiniu (vienu moduliu arba masyvu, skirtu DHW, kurie sukraunami). Įrenginius galima nustatyti valdančiaisiais / valdomaisiais – vienam valdančiajam masyvas iki 4 modulių
- Gyvenamieji namai, biurai, mažos komercinės patalpos, sporto salė, viešbutis
- Keičiant senus ir įrengiant naują namą
- Galima prijungti:
- Vėsinamos grindys (23–18 °C)
- Konvekciniai įrenginiai (12–7 °C)

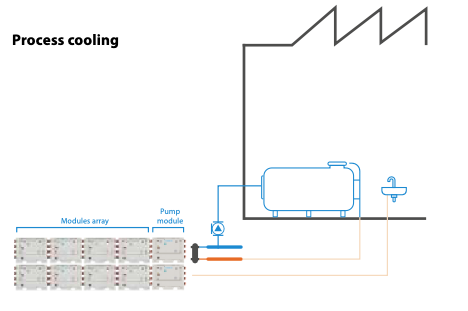

Procesinis vėsinimas
- Pavienis arba centralizuotas vėsinimas pagal projekto poreikius. Įrenginius galima nustatyti valdančiaisiais / valdomaisiais – vienam valdančiajam masyvas iki 4 modulių
- Pieno aušinimas (9–4 °C)
- Šaldymo sandėlis (nuo -8 iki -12 °C, su glikoliu)
- MRI vėsinimas ir daug kitų
