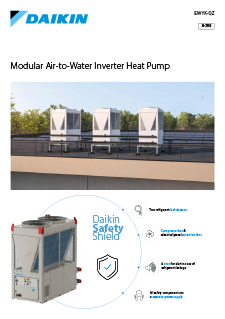

EWYK-QZ Product catalogue
PDF | 897.41KB
Sukurtas pastatams, kuriems reikia daugiau.
„Daikin EWYK-QZ“ yra modulinis oro-vandens inverterinis šilumos siurblys, naudojantis R-290 šaldymo medžiagą, sukurtas taip, kad jį būtų galima išplėsti nuo vieno 135 kW modulio iki 2000 kW per kelis masyvus.
Dėl savaiminio diegimo konstrukcijos modulius galima sudėti vieną šalia kito arba vieną ant kito, kai projektas plečiasi, todėl jie vienodai gerai tinka ir namuose naujoms patalpoms, ir didelės apimties modernizavimui, ir sudėtingoje pramoninėje aplinkoje.
Viena sistema, neribotas potencialas.
Savaiminio diegimo modulinė sistema
Lankstus masto keitimas ir modulinis įrengimas iki 2 000 kW.
Sistema auga kartu su projektu, todėl modulius galima laipsniškai įtraukti pagal pastato plėtros planą. Įrenginiai gali būti montuojami vienas šalia kito arba sukrauti vienas ant kito, kad užimtų kuo mažiau vietos, o vienoje sistemoje gali būti iki keturių masyvų po keturis modulius ir iki 60 galimų konfigūracijų.

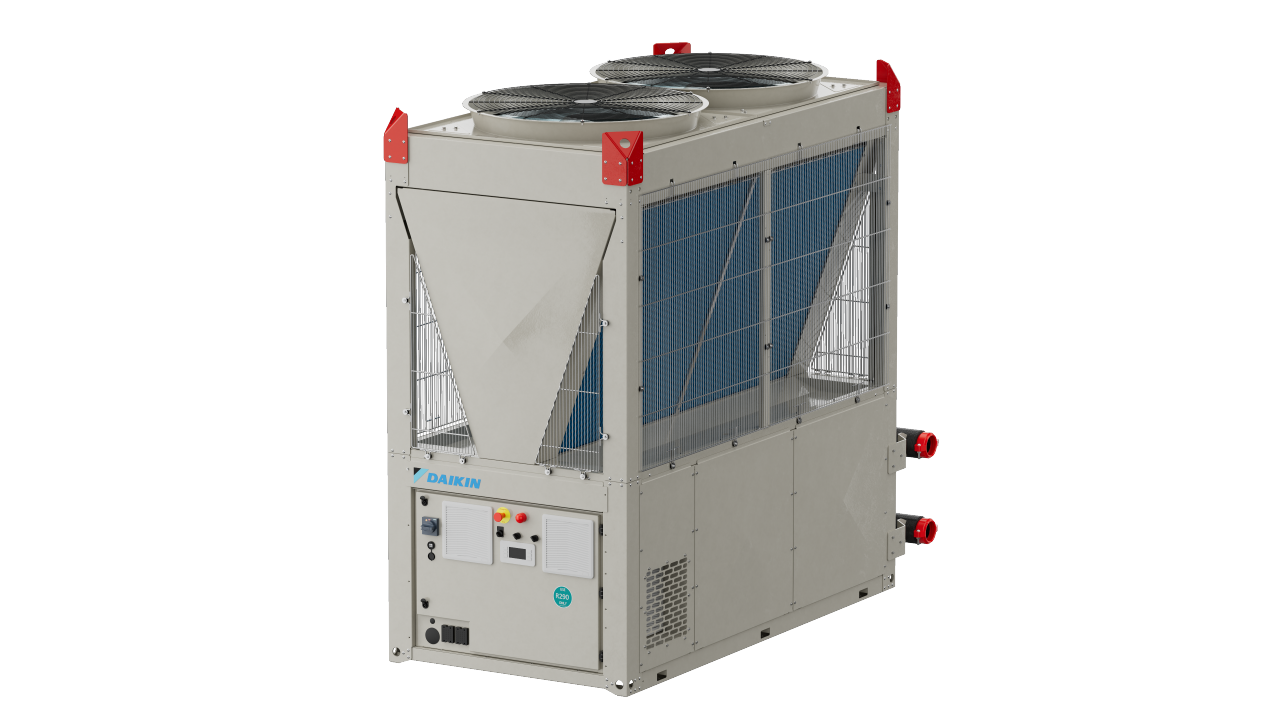

1 bazinis modulis – iki 135 kW
2 baziniai moduliai – iki 270 kW

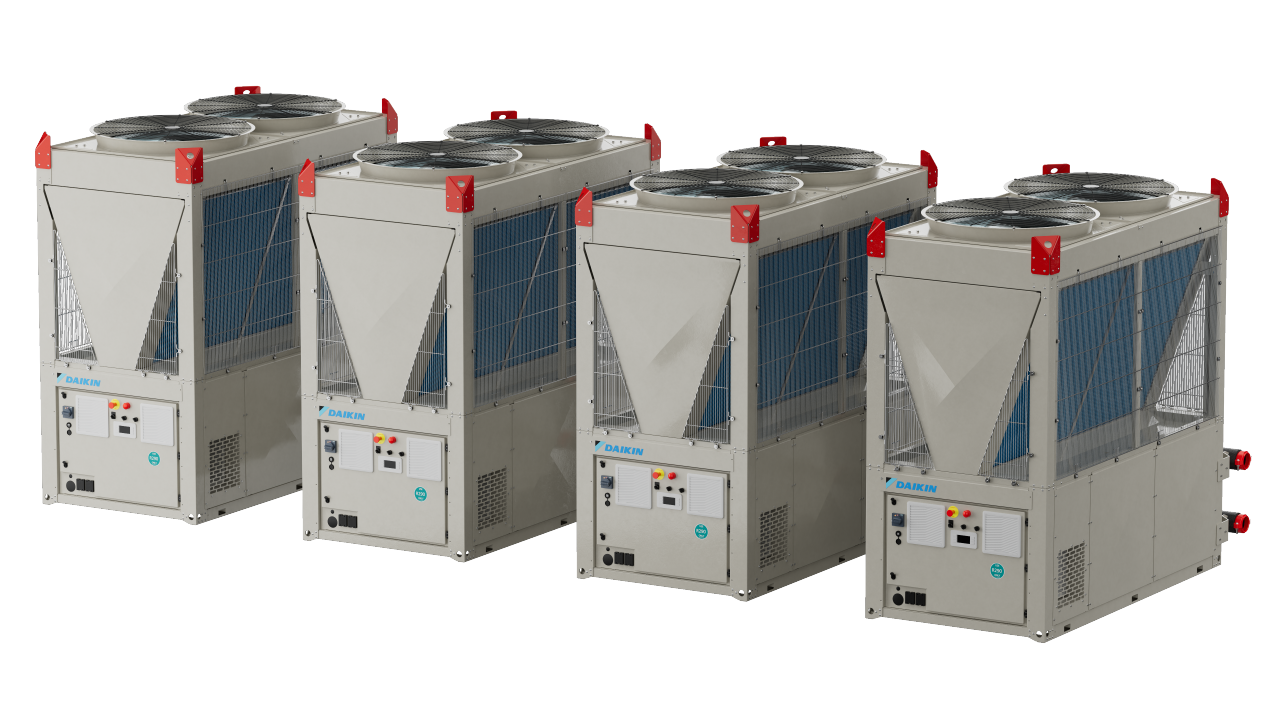

1 masyvas iš 4 modulių – iki 540 kW

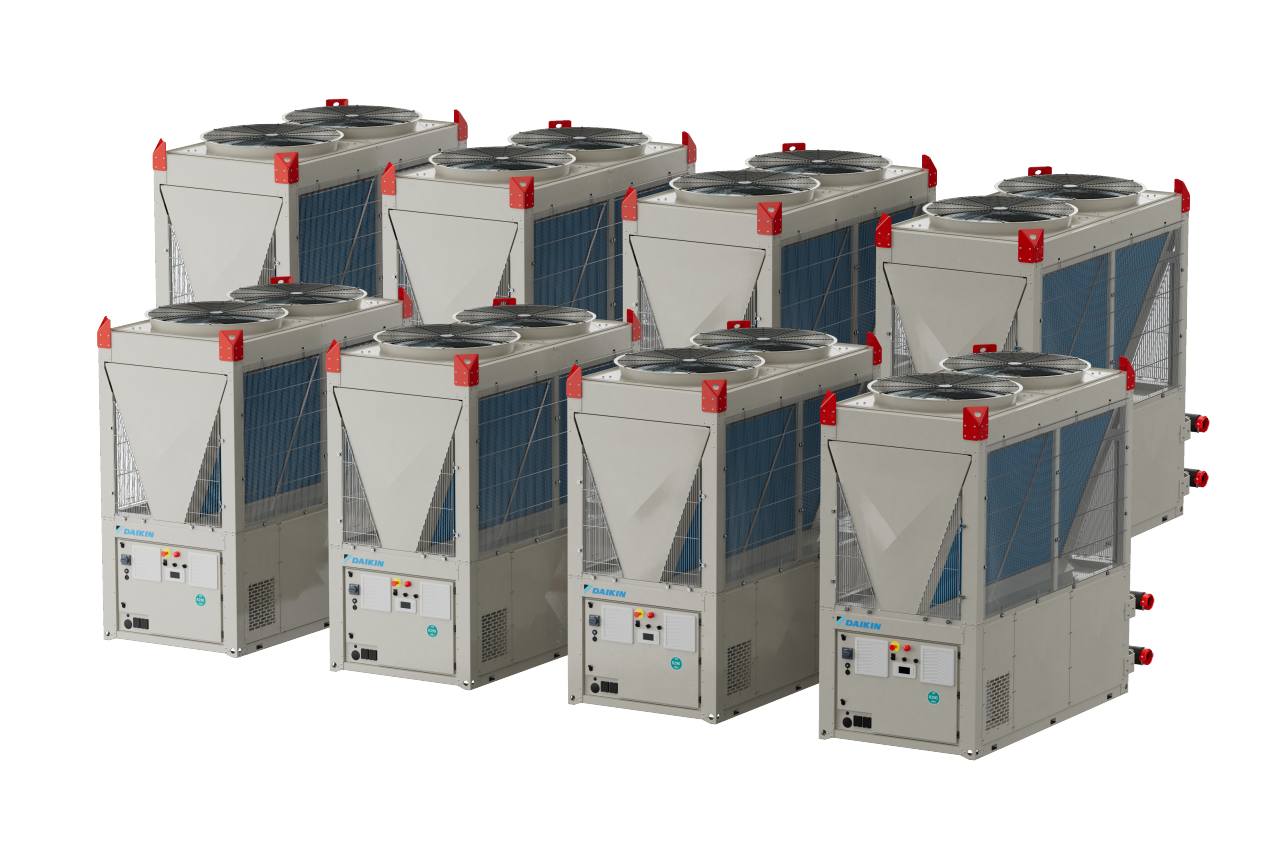

4 x 4 masyvas – iki 2 000 kW
valdoma „iCM“ sistemos valdikliu
Sukurta taip, kad užtikrintų maksimalų našumą
Visiškai inverterinė technologija
VFD sraigtiniai kompresoriai ir inverteriu valdomi EC ventiliatoriai realiuoju laiku prisitaiko prie apkrovos svyravimų, užtikrindami išskirtinį dalinės apkrovos efektyvumą visais metų laikais.
Savaiminis diegimas
Vienu maitinimo kabeliu galima tiekti energiją iki keturių modulių. Galima iš anksto gamykloje sumontuoti kolektoriaus rinkinį su visais vidiniais vamzdynais, kad montavimo vietoje dar labiau sutrumpėtų laikas.
Darbas aukštoje temperatūroje
Šildymo vanduo įšildomas iki 75 °C, lauko temperatūrai nukritus net iki -20 °C – tai tiesioginis katilo pakaitalas sudėtingiausiomis situacijomis.
Natūrali šaldymo medžiaga
R-290 (propano) GWP rodiklis siekia tik 0,02 – jos ir ateityje atitiks F dujų reglamentą, taip pat padės gerokai sumažinti anglies teršalų.
Siurblio modulio parinktis
Specialus siurblio modulis su inverteriniu siurbliu ir 18 litrų išsiplėtimo baku, integruojamas tiesiai į masyvą, kas leidžia sukurti visiškai autonominę hidroninę sistemą.
Paruošta modernizavimui
EWYK-QZ dėl kompaktiško sudėjimo ir modulinio sujungimo idealiai tinka projektams, kuriuose vietos yra nedaug, bet reikia laipsniškai didinti pajėgumus.
Platus veikimo diapazonas
Jokių kompromisų dėl sąlygų.
Patikimai šildo ir vėsina plačiame veikimo diapazone, kai vandens temperatūra siekia iki 75 °C, todėl idealiai tinka pakeisti katilą gyvenamuosiuose namuose, viešbučiuose ir pramonėje.
| Min. | Maks. | |
| Šiltas vanduo | 20 °C | 75 °C |
| Šaltas vanduo | -15 °C | 18 °C |
| Lauko aplinkos temperatūra | -20 °C | 46 °C |
„Daikin“ saugos skydas
Sauga kiekviename sluoksnyje
- Du šaldymo medžiagos nuotėkio detektoriai, stebintys kompresoriaus korpusą ir elektros skydą.
- ATEX sertifikuoti ištraukimo ventiliatoriai – palaiko teigiamą slėgį ir pašalina bet kokį nuotėkį iš abiejų korpusų.
- Garsinė ir vaizdinė sirena – nuotėkio detektoriai ją aktyvina iškart, kad būtų galima greitai reaguoti į avarinį atvejį.
- Nepriklausomas maitinimo šaltinis – visi saugos įtaisai veikia specialioje grandinėje, atskirtoje nuo pagrindinio įrenginio maitinimo.
- Saugumo vožtuvų kolektorius – bet kokio viršslėgio atveju nukreipia šaldymo medžiagą už kompresoriaus korpuso ribų.
„Daikin“ saugos požiūris apima visą gaminio naudojimo ciklą – nuo gamybos ir sandėliavimo iki transportavimo, montavimo, techninės priežiūros ir šalinimo – užtikrinant, kad partneriai ir galutiniai naudotojai visada dirbtų saugioje aplinkoje.
Intelligent Chiller Manager
1. Visiškas įrangos optimizavimas
Koordinuoja visus modulius šildymo arba vėsinimo režimu, užtikrinant aukštą efektyvumą ir patikimą veikimą, nepaisant įrenginio dydžio ar konfigūracijos.
2. Išplėstoji architektūra
Iš vienos sąsajos galima valdyti aušinimo bokštus ir kolektorines siurblių sistemas, skirtas tiek oru, tiek vandeniu aušinamiems įrenginiams.
3. Sumažintos veiklos sąnaudos
„iCM“ sistema, sumažindama energijos suvartojimą ir mechaninę apkrovą, pailgina sistemos ilgaamžiškumą ir išmatuojamai padidina efektyvumą visu įrenginio eksploatavimo laiku.

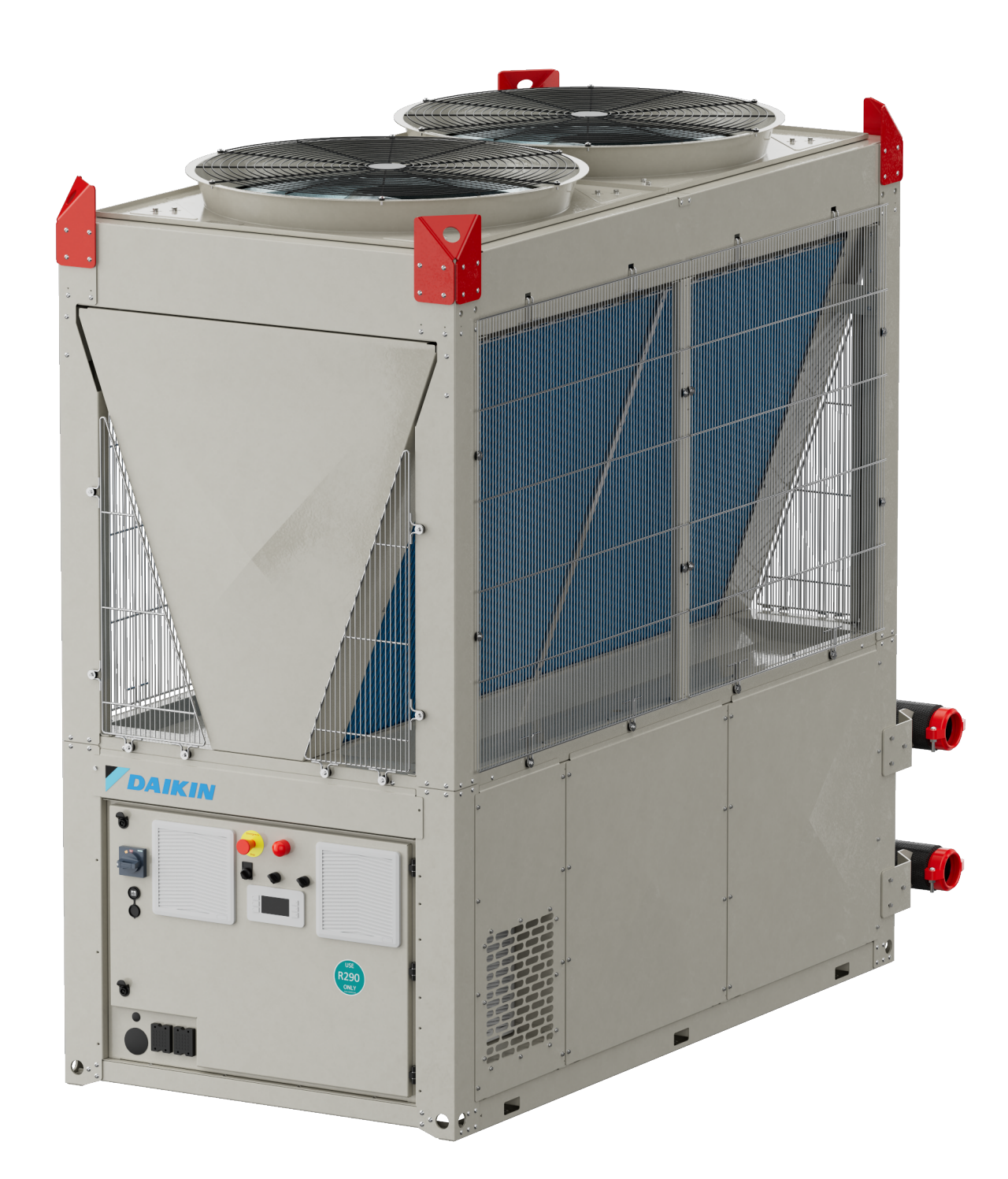

Techniniai duomenys – EWYK-QZ
EWYK135QZXSA2
| Parametras | Reikšmė |
Šildymo galia [H1] – 40/45 °C, 7 °C OAT (kW) | 135 |
COP [H1] (kW / kW) | 3,3 |
SCOP žema temperatūra / vidutinė temperatūra (kW / kW) | 4,2/3,2 |
Aušinimo galia [C1] – 12/7 °C, 35 °C OAT (kW) | 128 |
EER [C1] / SEER (kW/kW) | 2,6/4,8 |
Garso galios lygis (dB(A)) | 79,5 |
Matmenys (I × P × A) (mm) | 2 382 × 1 207 × 2 653 |
Aušinimo medžiagos kiekis (kg) | 6,6 |
Kompresoriaus tipas | 2× srieginis VFD |
| Maitinimo šaltinis | 400 V / 3 ph / 50 Hz |
Masyvo galia
1 MODULIS
135 kW
Šildymas / 128 kW aušinimas
2 MODULIAI
270 kW
Šildymas / 256 kW aušinimas
3 MODULIAI
405 kW
Šildymas / 384 kW aušinimas
4 MODULIAI
540 kW
Šildymas / 512 kW aušinimas
Ateičiai pritaikyta konstrukcija
R-290 yra viena iš ekologiškiausių šaldymo priemonių, kurią galima įsigyti. EWYK-QZ, kartu su vien inverterio technologija ir išmaniųjų tinklų integracija, dera su tvarios statybos standartais ir atitinka naujausius Europos Sąjungos reglamentus.
Sukurta tvariems pastatams
Pritaikyta pagal BREEAM
Pritaikyta pagal LEED
Visiškai atitinka naujausią F dujų reglamentą
Pagrindiniai tvarumo ir veiklos rodikliai
0,02 GWP – globalinio atšilimo potencialas
4,2 SCOP – aukštas sezoninis efektyvumas (žema temperatūra)
75 °C – maksimali šildymo vandens temperatūra
-20 °C – minimali lauko aplinkos temperatūra šildymo režimu
Išsamiau
Viena sistema.
Neribotas potencialas.
Pasitarkite su „Daikin“ specialistu, padėsiančiu rasti tinkamą konfigūraciją jūsų projektui.
