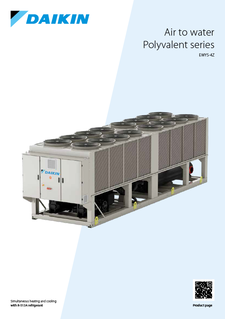

EWYS-4Z_Product catalogue_ECPEN24-446_English
PDF | 537.90KB
Vienalaikis šildymas ir vėsinimas su R-513A šaldymo medžiaga
Įrenginyje sumontuoti „Daikin“ inverteriais varomi vieno sraigto kompresoriai su kintamo dažnio pavara (VFD) ir kintamo tūrio santykiu (VVR), veikiančiais su R-513A šaldymo medžiaga, kuri pasižymi labai mažu globaliojo atšilimo potencialu (GWP).
Jų galios diapazonas yra nuo 400 iki 800 kW tiek vėsinimo, tiek šildymo režimu, o bendras energijos naudojimo efektyvumo santykis (TER) siekia 7,89. Įrenginys veikia aplinkos temperatūroje nuo -18 °C iki +50 °C, atšaldyto vandens temperatūrai svyruojant nuo -8 °C (su vandens / glikolio mišiniu) iki +20 °C, o šildymo vandens temperatūrai – nuo +30 °C iki +60 °C.
Todėl EWYS-4Z galima gausiai naudoti įvairiose srityse – nuo pramoninių iki komercinių pastatų, viešbučių ir ligoninių. Įrenginys patikimai veikia ir užtikrina optimalų našumą įvairiose vietose ir įvairiomis oro sąlygomis.
2 triukšmo konfigūracijos
|
|
Galingumo intervalas
Nuo 400 iki 800 kW tiek šildant, tiek vėsinant
Darbinis diapazonas
Įrangos privalumai
10 gerų priežasčių, dėl kurių verta rinktis EWYS-4Z
Efektyvus darbas, ribojantis eksploatacines išlaidas
Nr. 1. VFD reguliavimas ir VVR kontrolė
Šaltas ir karštas vanduo ištisus metus, naudojant tiek oras-vanduo, tiek vanduo-vanduo režimu. VFD veiksmingai moduliuoja įrenginio talpą, esant dalinei apkrovai, o VVR pritaiko kompresoriaus darbą, kad atitiktų bet kokias sąlygas, sumažinant energijos nuostolius.
Nr. 2. NĖRA paleidimo srovės
Nėra srovės pikų per paleidimą. Paleidimo srovė visada yra mažesnė nei srovė, kuri prateka maksimaliomis eksploatavimo sąlygomis (FLA).
Nr. 3. Didelės galios faktorius
Išlaiko poslinkio galios koeficientą, kuris visada yra didesnis nei 0,95.
Nr. 4. Greito komforto sąlygos, be to, reikia mažo vandens kiekio
Išvesties galios pokytis, tiesiogiai susijęs su sistemos vėsinimo ir šildymo reikalavimais, leidžia pasiekti nustatytos ribos sąlygas per mažiau nei vieną minutę, todėl įranga gali tinkamai veikti su tokiu pačiu kiekiu vandens kaip grandinėje tik su vėsinimo inverterio aušintuvu.
Išskirtinis patikimumas
Nr. 5. Šaldymo grandinės
Dvi atskiros ir nepriklausomos šaldymo medžiagos grandinės užtikrina maksimalų saugumą ir paprastą priežiūrą
Nr. 6. Šaldymo medžiagos vėsinama VFD technologija
„Daikin“ šaldymo medžiaga vėsinama VFD technologija nepriklauso nuo aplinkos sąlygų (aplinkos temperatūros, aukščio arba oro kokybės), todėl užtikrinamas neprilygstamas patikimumas.

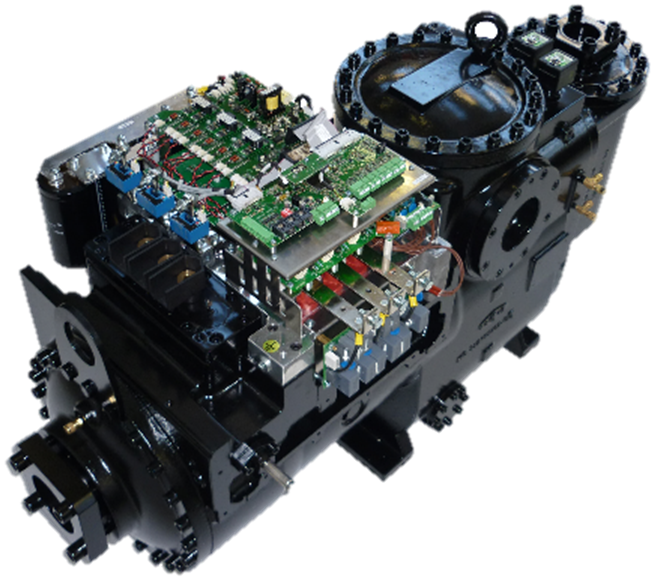

Nr. 7. Vieno sraigto kompresoriai
„Daikin“ vieno sraigto kompresoriai pasižymi itin subalansuotomis mechaninėmis apkrovomis, kurios sumažina komponentų įtempimą, pailgina įrenginio tarnavimo laiką, pagerina patikimumą ir sumažina keliamą vibraciją bei triukšmą. Dėl puikaus kompresorių tūrinio efektyvumo jie tobulai tinka kintamojo greičio pritaikymo sritims.
Daugiafunkcio įrenginio integravimas į didesnę ŠVOK sistemą
Nr. 8. „Intelligent Chiller Manager“
„Daikin Intelligent Chiller Manager“ (ICM) leidžia sistemoje valdyti iki 8 įrenginių, taip pat valdo kiekvieno įrenginio eiliškumą ir galią, kad būtų užtikrinta bendroji reikalinga galia, tuo pačiu sumažinant energijos sąnaudas. Tai leidžia valdyti įrenginių galią be papildomo valdymo pulto, naudojant įrenginio programinės įrangos funkcijas. Šis metodas suteikia labai ekonomišką sprendimą gamykloms, pirmenybę teikiant patikimumui, o ne efektyvumui.
Nr. 9. Kaskadų sistema
„Daikin ICM“ leidžia tinkamai integruoti EWYS-4Z įrenginius, kurie yra skirtingų tipų, į sistemą, pavyzdžiui, 4 vamzdžių sistemą su EWYS-4Z ir aušintuvą su šilumos atgavimo funkcija arba šilumos siurblį su perjungimo vožtuvu, skirtu keisti režimą.
Abiem atvejais gali būti suprojektuota visa „Daikin“ ŠVOK sistema. Antruoju atveju, integravus su vandens-vandens šilumos siurbliais (su tuo pačiu sistemos valdymu), galima visiškai atsisakyti šildymo priklausomybės nuo iškastinio kuro net ir tais atvejais, kai vis dar prijungiami radiatoriai. Iš tiesų, „Daikin“ kaskadinė sistema gali būti suprojektuota taip, kad tiektų šildymo vandenį iki 75 °C, jei EWYS-4Z įranga naudojama kartu su vieno sraigtinio kompresoriaus vandeniniais šilumos siurbliais, kuriems taip pat naudojama VFD funkcija ir kuriuos galima įsigyti su įvairiomis šaldymo medžiagomis (R-1234ze, R-513A, R-134a).
Nr. 10. „Daikin on Site“
EWYS-4Z įrangoje naudojama „Daikin On Site“, debesų pagrindu veikianti nuotolinio stebėjimo sistema, užtikrinanti tinkamą vėsinimo ir šildymo įrenginių funkcionalumą.
Ši nuotolinė sistema, išgirdus įspėjimo signalą, leidžia įrenginių valdytojams lengvai nustatyti triktis ir rasti tinkamus sprendimus. Platforma leidžia realiuoju laiku įvertinti parametrus, kad prireikus būtų galima nuotoliniu būdu koreguoti nustatymus ir imtis veiksmų.
Įrenginys turi modemą ir GSM kortelę, suteikiančią autonominį interneto ryšį.
Įrenginių pritaikymas
Vėsinimas ir šildymas
Patalpų vėsinimas ir šildymas
- Centralizuoto šildymo ir vienalaikio vėsinimo poreikis. Įrenginius galima nustatyti valdančiaisiais / valdomaisiais – vienam valdančiajam masyvas iki 4 modulių
- Ligoninės ir biurai
- Renovuojant ir naujiems namams
- Galima prijungti:
- Šildymas
- Radiatoriai (iki 60 °C)
- Šildomos grindys (30–35 °C)
- Konvekciniai įrenginiai (45 °C)
- Vėsinimas
- Konvekciniai įrenginiai (7 °C)
- Šildymas
Vėsinimas, šildymas ir karštas vanduo
Patalpos vėsinimas ir šildymas bei karštas buitinis vanduo
- Centralizuoto šildymo ir vienalaikio vėsinimo poreikis. Įrenginius galima nustatyti valdančiaisiais / valdomaisiais – vienam valdančiajam masyvas iki 4 modulių
- Ligoninės ir biurai
- Renovuojant ir naujiems namams
- Galima prijungti:
- Šildymas
- Radiatoriai (iki 60 °C)
- Šildomos grindys (30–35 °C)
- Konvekciniai įrenginiai (45 °C)
- Vėsinimas
- Konvekciniai įrenginiai (7 °C)
- Šildymas
