Specializuoti duomenų centro sprendimai
Koordinuokite globaliai, dirbkite lokaliai. Pasaulinis „Daikin“ tinklas, teikiantis specializuotas žinias jūsų vietoje.

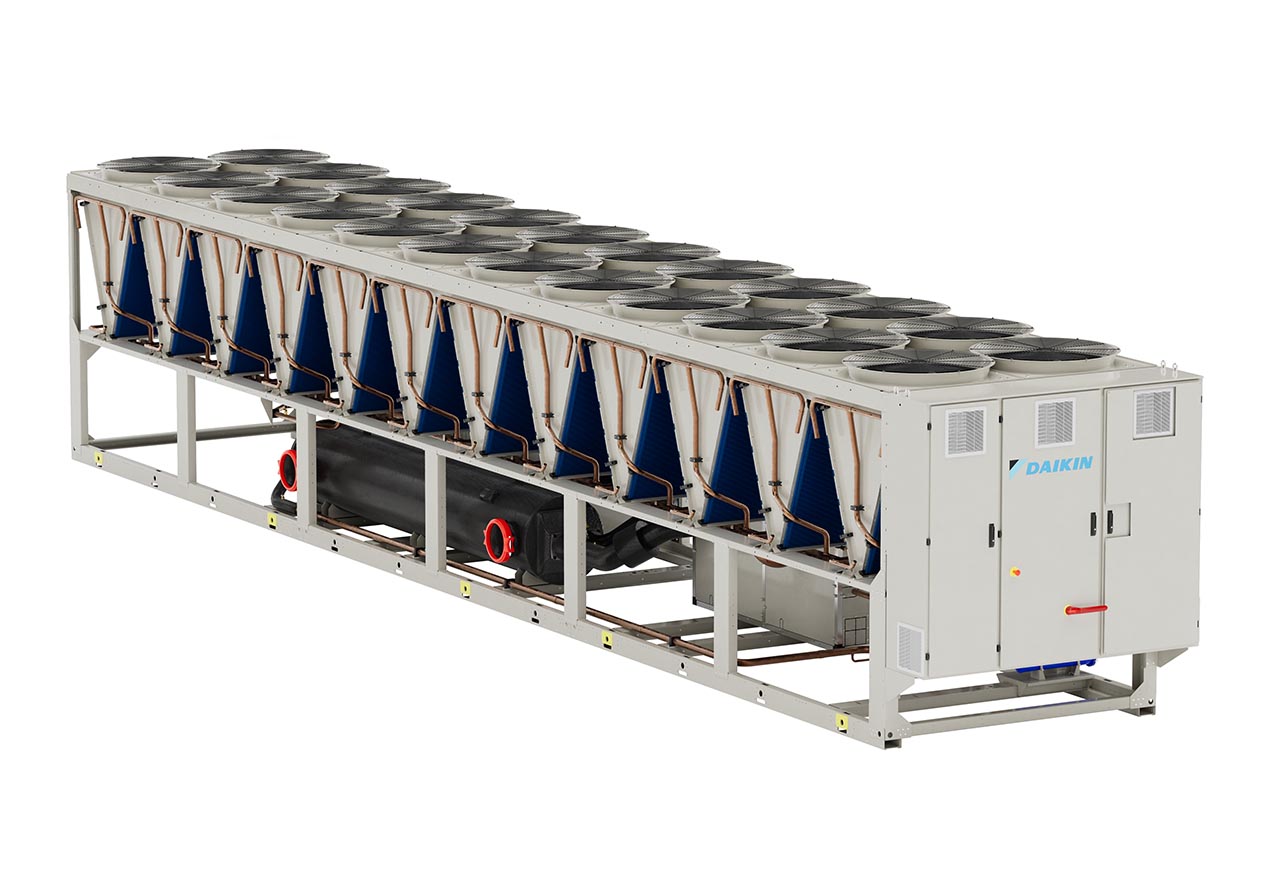

Aušintuvo įranga – tik vėsinimas
- Vėsinimo galios diapazonas: 150–1950 kW
- Aukščiausias efektyvumas klasėje
- „Daikin“ srieginis inverterio kompresorius
- Nauja „Daikin“ ventiliatoriaus konstrukcija
- 4 efektyvumo versijos
- 3 triukšmo konfigūracijos
Aušintuvo įranga – nemokamas vėsinimas
- Vėsinimo galios diapazonas: 150–1950 kW
- Aukščiausias efektyvumas klasėje
- „Daikin“ srieginis inverterio kompresorius
- Nauja „Daikin“ ventiliatoriaus konstrukcija
- 4 efektyvumo versijos
- 3 triukšmo konfigūracijos

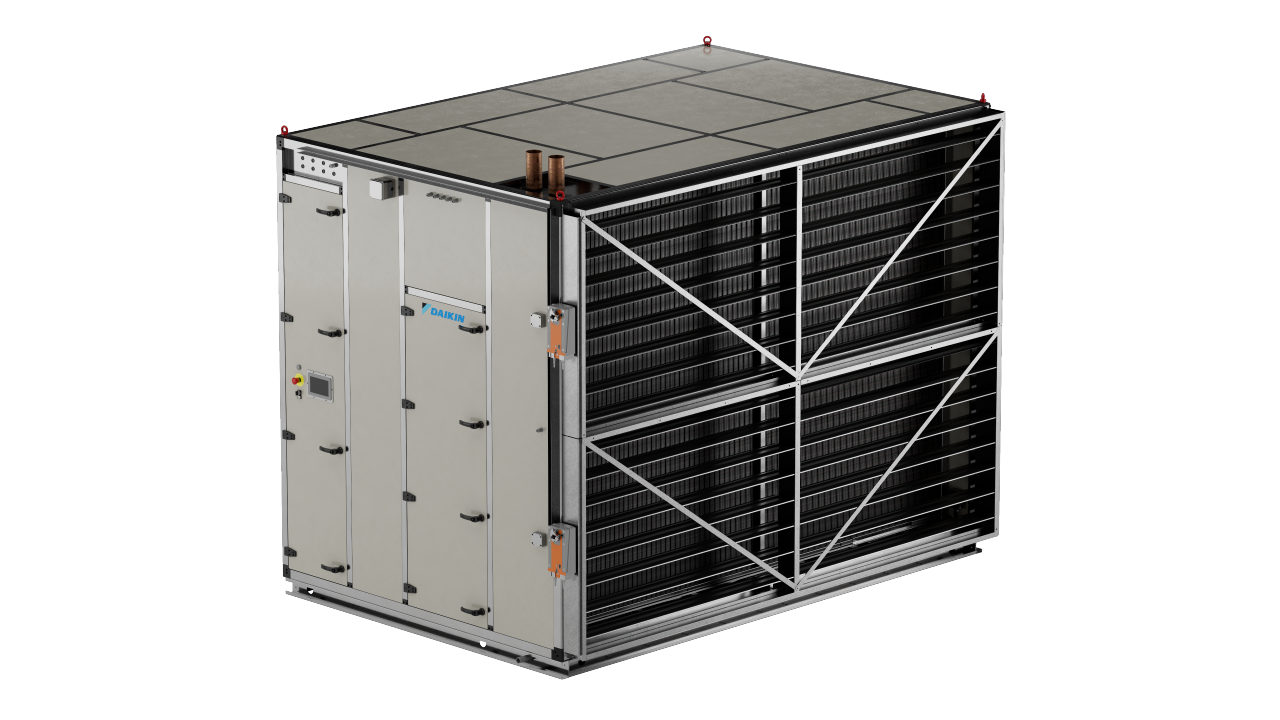

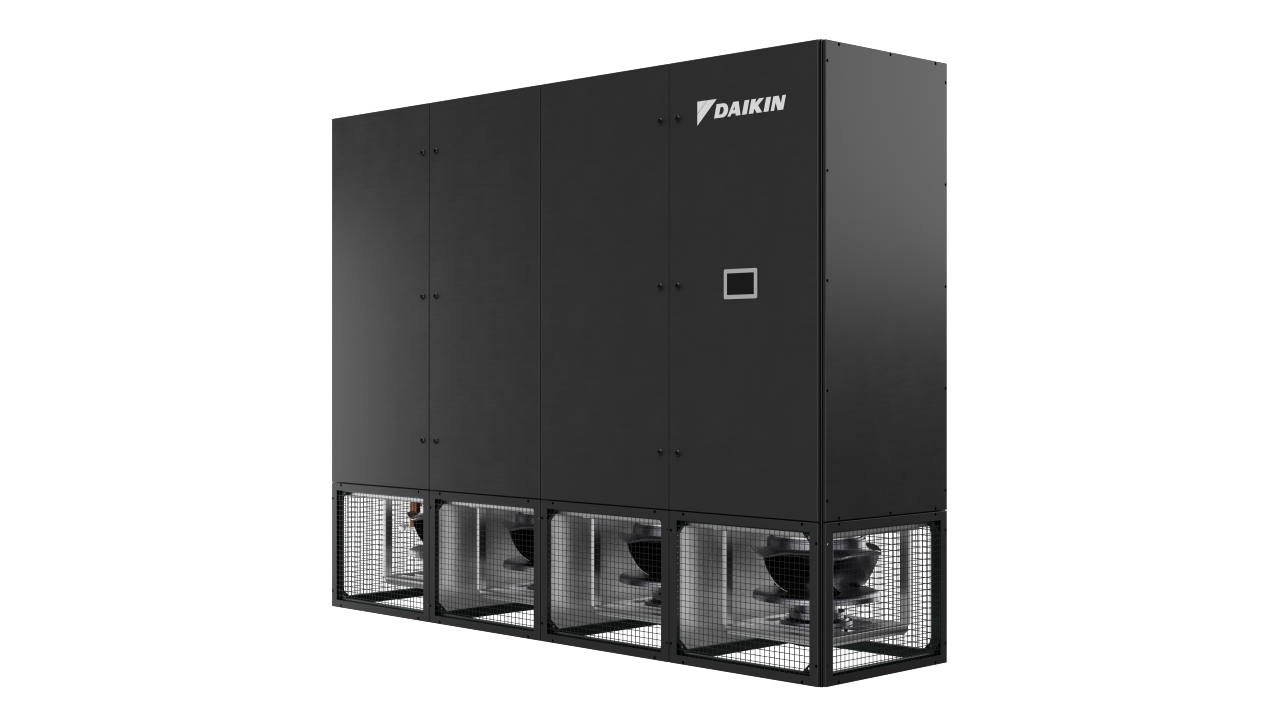

„Pro-W CRAH“ įrenginys
- Modelių vėsinimo galios diapazonas nuo 200 kW iki 700 kW
- Aukštam efektyvumui pritaikyta žemo PUE sistema

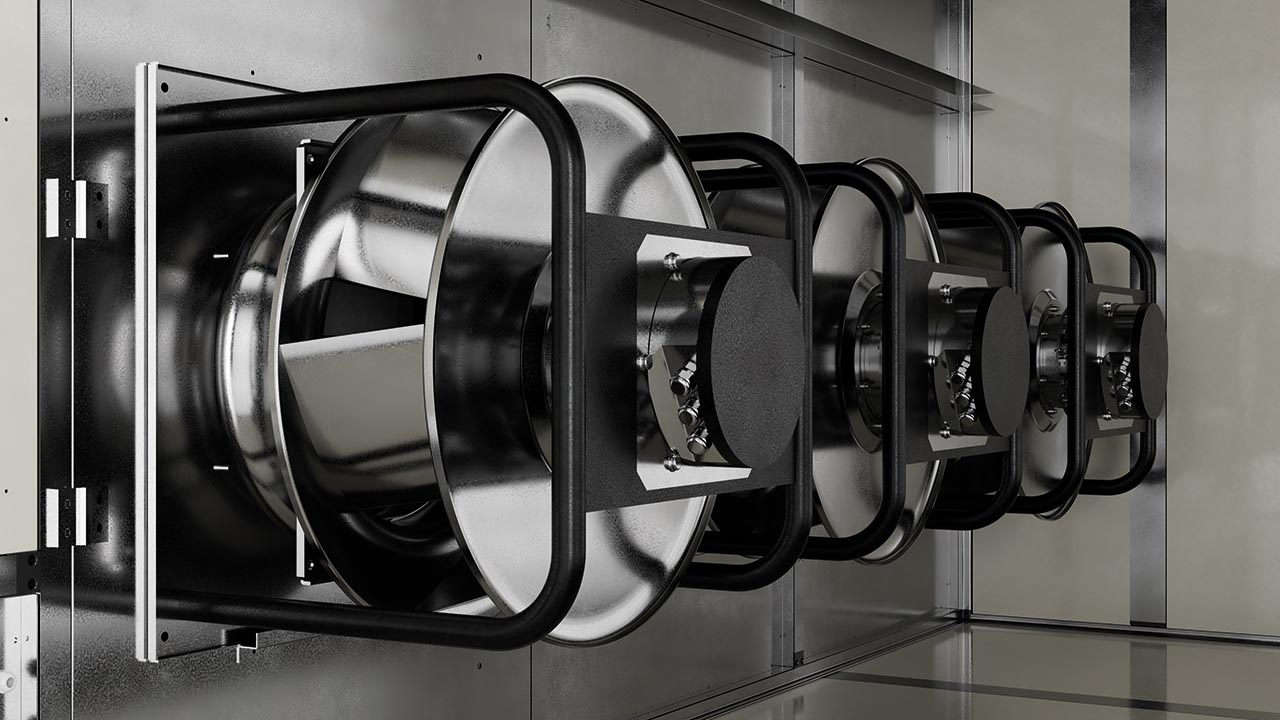

- Įmontuota „Daikin“ EC ventiliatorių technologija
- Gamyklinis kiekvieno įrenginio testavimas po gamybos prieš pristatant
- EMEA milžiniškos apimties gamybos pajėgumai visame pasaulyje su pritaikomu intensyvumu
- Kompaktiška konstrukcija

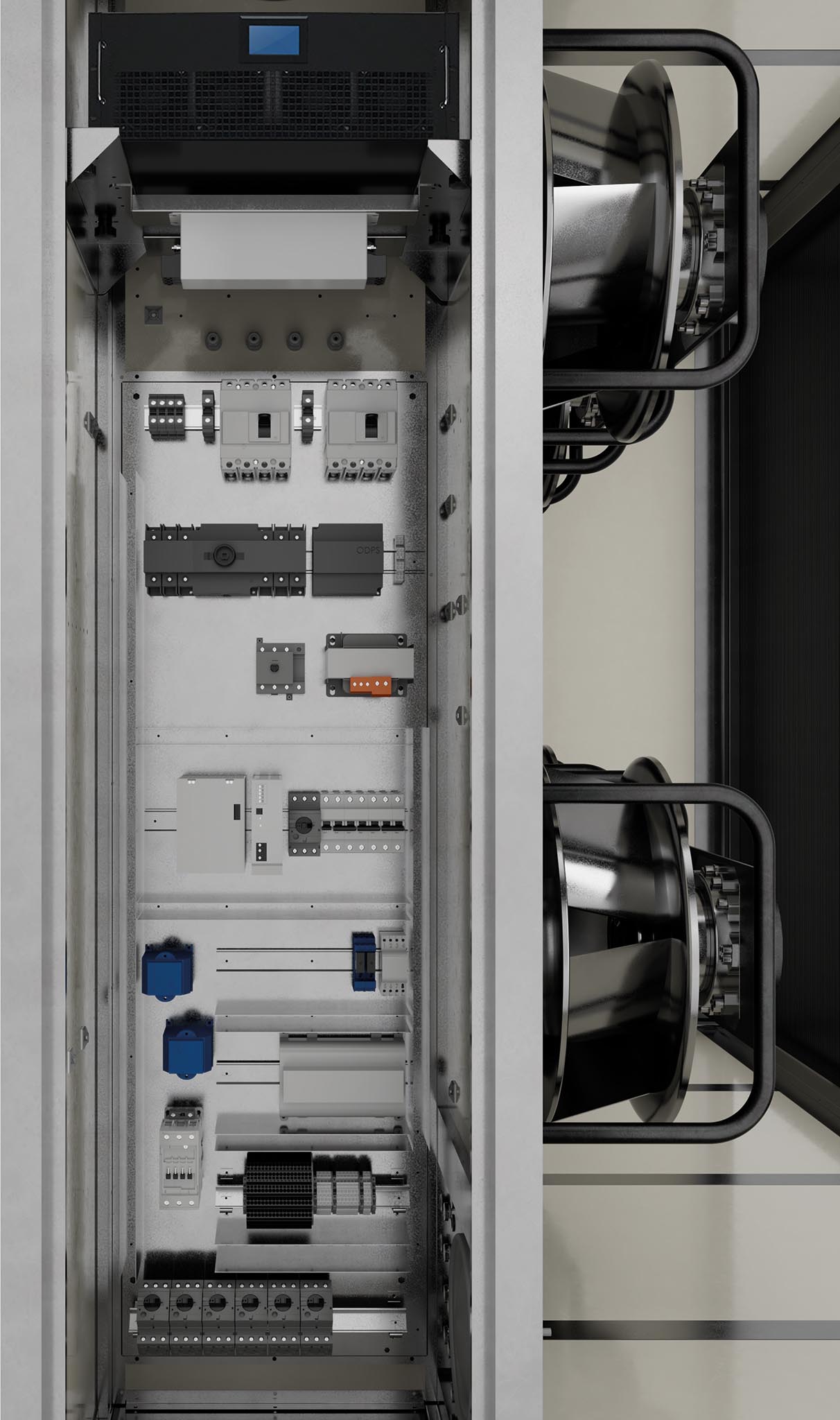

- Integruoti išmanieji valdikliai ir žemų dažnių harmoniniai filtrai

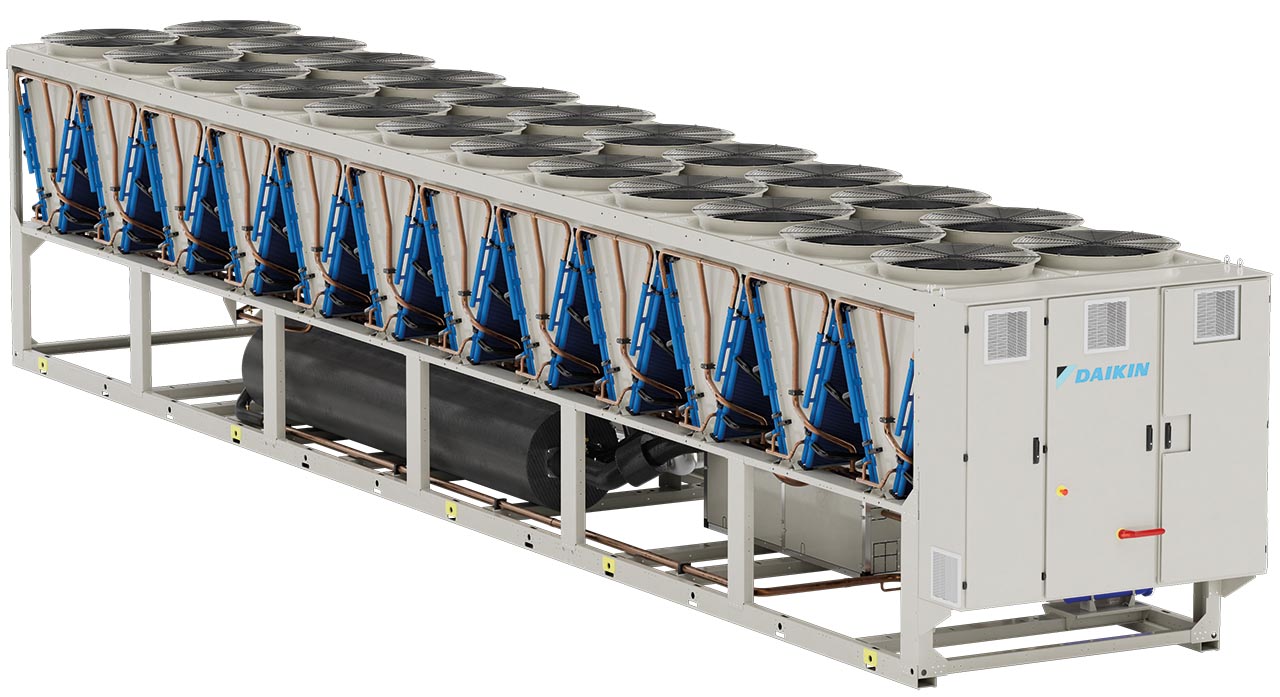

Nemokamo vėsinimo aušintuvai
Kompaktiški nemokamo vėsinimo aušintuvai iki 2 150 kW
Aušintuvų asortimentą sudaro srieginio kompresoriaus įrenginiai su kintamojo dažnio pavaromis (VFD), sukurti ir pagaminti pačios įmonės bei sumontuoti ant kompresoriaus, siekiant didesnio patikimumo ir efektyvumo. Naudojant VFD, galima taikyti tikslią aušinimo apkrovų moduliaciją, kurių galia iki 2 150 kW, ir naudoti sraigtinio kompresoriaus aušintuvus su galia iki 1 344 kW.
Nepaisant didelio aušinimo našumo, „Daikin“ gaminiai yra kompaktiški, todėl juos galima montuoti riboto ploto patalpose. Tai ypač taikytina nemokamo aušinimo įrenginiams su konfigūracija, kuri neviršija įrenginio matmenų.
„Daikin“ siūlo įvairių tipų nemokamą aušinimą, įskaitant sistemas be glikolio. Specializuotą duomenų centro konfigūraciją sudaro aktyvusis harmoninis filtras, tiesiogiai integruotas į įrenginio elektros skydą, kad būtų kompaktiškiau.
- Nemokamas aušinimas – mažesnės eksploatacijos išlaidos
- Kompaktiški matmenys ir didelis aušinimo našumas
- Be glikolio, nemokamo aušinimo galimybės
- VFD srieginis kompresorius, veikiantis patikimiau ir veiksmingiau
- Maks. ištekančio vandens temperatūra: +30 °C
- Min. aplinkos temperatūra: -30 °C
- Maks. aplinkos temperatūra: +55 °C
Mūsų aušintuvų pagrindas
„Daikin“ siūlo technologiją, kuri sukurta taip, kad būtų ypač patikima ir ilgalaikė net ir atšiaurioje aplinkoje. Tai būtent atitinka „Daikin“ VFD srieginių kompresorių atvejį, kurie sukurti ir pagaminti pačios įmonės bei sumontuoti ant kompresoriaus, siekiant didesnio patikimumo ir efektyvumo. Jie išsiskiria iš kitų srieginių kompresorių tuo, kad užtikrina didesnį energijos efektyvumą dėl optimizuotos sraigto konstrukcijos ir dėl specialiai suprojektuotos kintamojo dažnio pavaros (VFD) integravimo.
Ši integracija leidžia kompresoriui puikiai prisitaikyti prie skirtingų duomenų centro apkrovos poreikių, pasitelkiant kompresoriaus galios kontrolę, dėl ko pasiekiamas išskirtinis dalinių apkrovų efektyvumas ir užtikrinamas mažas PUE rodiklis bei žemos eksploatacinės išlaidos. Be to, šaldymo medžiaga aušina VFD įrangą ir integruotą aktyvųjį žemų harmonikų filtrą, o tai dar labiau padidina jų patikimumą, ypač tais atvejais, kai dirbama ekstremaliomis aplinkos sąlygomis, kuriose tradicinė oru aušinama VFD įranga nebūtų geriausias pasirinkimas.
Aušinimo paskirstymo blokas (CDU)
Tikslus aušinimas – jūsų duomenų centro pagrindas
Pažvelkite į „Daikin“ paskirstymo įrenginį, sukurtą didelio tankio ir DI duomenų centrų aplinkoms – jis tiesiogiai procesoriuje paskirsto aušinimo skystį tiksliai reikiamos temperatūros ir slėgio. Siūlomi trijų dydžių modeliai nuo 400 kW iki 2 000 kW, o sujungus kelis įrenginius ant vieno rėmo, jų bendra galia gali viršyti 10 MW.
Pagrindinės savybės
- Aušinimas skysčiu tiesiogiai ant lusto – pašalina šilumą jos šaltinyje daug efektyviau nei aušinimas oru, todėl puikiai tinka didelio tankio DI ir HPC infrastruktūroms.
- Trys galių dydžiai – galima rinktis 400 kW, 1 000 kW ir 2 000 kW galios modelius, o jungiant kelis įrenginius ant pritaikomo rėmo, galima padidinti iki 10+ MW.
- Maksimalaus veikimo laiko konstrukcija – nepertraukiamą darbą užtikrina siurblio rezervas, aktyvioje sistemoje keičiami komponentai ir integruotas automatinis perjungimo jungiklis (ATS).
- Žemos temperatūros metodas – ATD tesiekia 2K, o tai reiškia, kad į serverius tiekiamas aušinimo skystis yra beveik tokios pačios temperatūros kaip ir įrangos vandens temperatūra, todėl efektyvumas yra maksimalus.
- Pažangi aušinimo skysčio kokybės kontrolė – TCS pusėje įrengtas nerūdijančio plieno filtras, filtruojantis iki 25 µm, apsaugo jautrius serverio komponentus nuo užteršimo.
- Lanksti įranga – pakankamai kompaktiška, kad tilptų tarp eilių, prie praėjimo galo arba techniniame koridoriuje, todėl be didelių infrastruktūros pakeitimų prisitaiko prie beveik bet kokio duomenų centro išplanavimo.
Pro-C CRAH
„Pro-C“ įrenginys: aukščiausios klasės šilumos valdymo sprendimas, kurio našumą patvirtino trečioji šalis
Našumo efektyvumas yra „Pro-C“ įrenginio esmė, o jis yra įmanomas dėl pažangių inžinerinių sprendimų derinio. Juos sudaro optimizuoti atšaldyto vandens šilumokaičiai, naujos kartos EC ventiliatoriai, nuo slėgio nepriklausomi reguliavimo vožtuvai ir aktyvieji harmonikų filtrai – visa tai sukurta siekiant užtikrinti maksimalų sistemos našumą ir patikimumą.
Esant plačiam aušinimo galios diapazonui nuo 30 kW iki 250 kW ir prisitaikančiai modulinei architektūrai, „Pro-C“ įrenginys gali būti pritaikytas įvairiausiems projekto reikalavimams. Dėl universalios konstrukcijos šį įrenginį galima suderinti su daugybe pritaikytų priedų, todėl jis tinka įvairiems montavimo poreikiams ir kintantiems sistemos reikalavimams.
Be to, sudėtingos valdymo strategijos, pažangi automatika ir automatiniai perdavimo jungikliai užtikrinti maksimalų darbo patikimumą ir efektyvumą. Šios technologijos padeda užtikrinti nepertraukiamą veikimą ir tuo pačiu metu apsaugoti sistemą nuo galimų elektros tiekimo sutrikimų.
„Pro-C“ savybės
1. Universalumas: modulinė konstrukcija atitinka visus duomenų centro poreikius ir gali būti pritaikyta tiek stacionariosioms, tiek pakeltosioms grindims. Įranga optimizuoja energijos vartojimo efektyvumą, iš išmetamo oro atgaudama šilumą.
2. Optimizuotas šilumokaitis: efektyvus darbas dalinėmis apkrovomis orientuotas į juntamosios šilumos mainus, neleidžiant susidaryti kondensatui ir pritaikant nemokamo aušinimo įrenginius aukštesniam efektyvumui.
3. EC ventiliatorius su PFC: bešepetėliniai nuolatinės srovės varikliai dinamiškai prisitaiko prie aušinimo apkrovos, taip sumažindami energijos suvartojimą ir padidindami efektyvumą aktyviąja galios koeficiento korekcija.

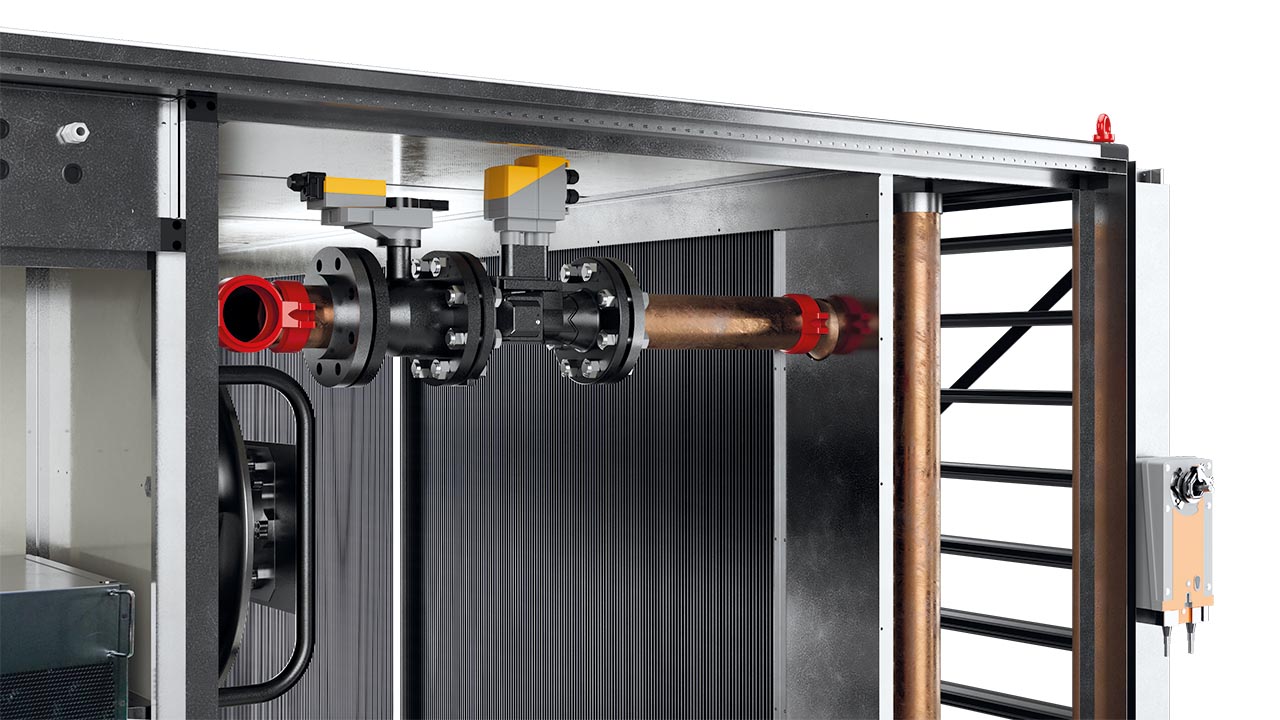

4. Nuo slėgio nepriklausomi reguliavimo vožtuvai: užtikrina stabilų vandens srautą ir geresnę temperatūros kontrolę, taip sumažindami eksploatacijos išlaidas ir padidindami sistemos efektyvumą.
5. Pažangios valdymo strategijos: „Daikin“ valdymo sistemos optimizuoja našumą, užtikrina rezervinius pajėgumus ir prisitaiko prie besikeičiančių tendencijų, garantuodamos patikimą veikimą.
6. Įrangos apsauga: automatiniai perdavimo jungikliai ir ultrakondensatoriai užtikrina nepertraukiamą veikimą, sutrikus elektros tiekimui, greitai įjungdami ventiliatorių.
Pro-W Slim
Išbandykite „Pro-W Slim“. Mūsų specializuoti duomenų centrams skirti kompiuterių patalpos oro apdorojimo (CRAH) įrenginiai yra sukurti dideliems ir itin dideliems poreikiams tenkinti – jie komplektuojami su šalto vandens gyvatuku ir pažangia valdymo sistema, skirta realaus laiko poreikiams ir aušinimo galiai iki 500 kW.
Maksimalus aušinimas minimaliame plote, neprarandant efektyvumo.
Duomenų centre svarbus kiekvienas kvadratinis metras. Tradiciniai oru aušinami įrenginiai yra veiksmingi, bet užima daug vietos – jie atima plotą, kuris kitaip galėtų būti panaudotas pajamas generuojantiems IT stelažams. „Pro-W Slim“ buvo sukurtas tam, kad tai pakeistų. Plotis siekia vos 670 mm, todėl šis įrenginys užima mažiausią plotą iš visų šiuo metu rinkoje esančių panašių įrenginių, bet vis tiek jo aušinimo galia siekia iki 152 kW.
Sistema veikia, įsiurbdama šiltą orą iš karštojo koridoriaus, nukreipdama jį per šalto vandens gyvatuką ir grąžindama atvėsintą orą į šaltąjį koridorių – patvirtintas oro aušinimo metodas, bet atliekamas su ventiliatorių sienos konstrukcija, kuri užtikrina išskirtinį energijos efektyvumą (EER iki 26). Įrenginys pristatomas iš anksto patikrintas ir paruoštas naudoti, vos išpakavus, o dėl modulinės konstrukcijos lengva gabenti siaurais pastato įėjimais. Sumontuojamas greitai, o dėl integruotos rezervinės sistemos įrenginys gali toliau veikti, net jei kuriam nors komponentui reikia techninės priežiūros.
Aušinimo intervalas
100–152 kW
10 ir 15 dydis
Maks. EER
26
15 dydis
Plotis
670 mm
Abu dydžiai
Maks. oro srautas
39 200 m³/h
15 dydis
Pagrindinės savybės
- Mažiausias užimamas plotas iš visų panašių įrenginių rinkoje
- Modulinė konstrukcija: lengvesnis gabenimas siaurais praėjimais
- Įmonės viduje sukurta valdymo sistema, užtikrinanti tikslų temperatūros reguliavimą
- Tinka naudoti oro ir hibridinio aušinimo aplinkose
Vandens įleidimas: 20 °C · Vandens išleidimas: 28 °C · Oro įleidimas: 36 °C · Montavimas ant kietų grindų
- Savaiminio diegimo – išbandyta prieš išvežant iš gamyklos
- Integruota rezervinė sistema, užtikrinanti nepertraukiamą darbą
- Sumažina pastatų statybos išlaidas
- Mažos eksploatavimo išlaidos per visą eksploatacijos ciklą

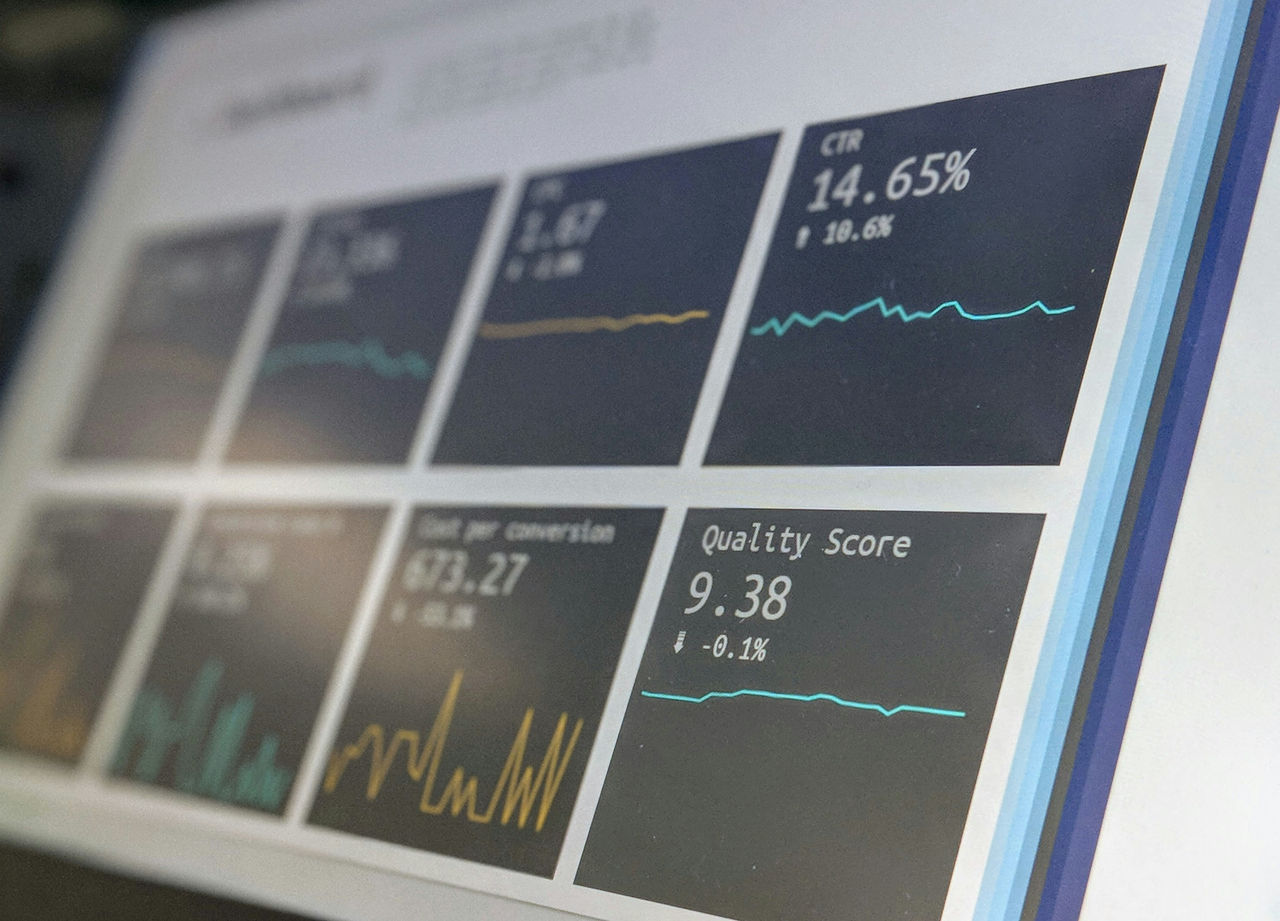

Intelligent Data Centre Manager
„Daikin“ integruota iDCM sistema naujai apipavidalina duomenų centro valdymą, naudodama 40 % mažiau jutiklių nei tradicinės išorinės valdymo sistemos, surinkdama visus įrenginio duomenis tiesiogiai iš integruotų jutiklių ir valdiklių.
„iDCM“, kuri gali valdyti iki 20 aušintuvų – įskaitant siurblius ir nemokamo aušinimo režimą – siūlo centralizuotą valdymą, pritaikytą didelio masto sistemoms. Penkios prieinamos konfigūracijos užtikrina lanksčias matmenų parinkimo galimybes, todėl sistema gali būti pritaikyta įvairiems montavimo poreikiams.
Sistema, naudodama mašininio mokymosi algoritmus, nuolat optimizuoja veikimą ir maksimaliai taupo energiją. Dėl to įranga visiškai suderinama su TIER III duomenų centrais ir yra pritaikyta atitikti TIER IV reikalavimus.
Pagrindinės „Intelligent Data Center Manager“ savybės
1. Išsamus sprendimas: valdo iki 20 įrenginių, o pažangūs mašininio mokymosi algoritmai užtikrina patikimumą, optimalų šaldymo įrenginių veikimą ir sutaupo energijos.
2. Suderinamumas su įrenginių projektu: integruoja įvairius įrenginius ir teikia veiksmingą klientų aptarnavimo paslaugą, suteikdama lankstumo ir individualių sprendimų skirtingo dizaino projektams.
3. Visiška sistemos integracija: „Daikin“ vidinė valdymo sistema užtikrina maksimalų efektyvumą, integruodama įrenginio valdymo logiką, taip padidindama patikimumą ir užtikrindama stabilų temperatūros reguliavimą.
4. Išmanus eiliškumas: naudoja mašininį mokymąsi, kad optimizuotų įrenginių derinius, užtikrindama mažiausią energijos suvartojimą ir prisitaikydama prie apkrovos pokyčių.
5. DI optimizuotas darbas: stebi įrenginių parametrus, kad pirmenybė būtų teikiama efektyviai veikiantiems įrenginiams, taip sumažinant prastovas ir pailginant įrangos tarnavimo laiką.
6. Optimizuoti veikimo režimai: užtikrina aukštą efektyvumą tiek standartinio, tiek nemokamo aušinimo režimu, dinamiškai prisitaikydama prie realaus laiko sąlygų.
7. Ekonomiškas valdymas: sumažina diegimo ir priežiūros išlaidas dėl integruotos našumo stebėsenos ir mažesnio jutiklių kiekio, taip padidinant bendrąją vertę.
8. Pritaikomo dydžio sprendimas: „iDCM“ sistema prieinama 5 skirtingų dydžių, todėl tinka įvairiam įrenginių skaičiui (nuo 4 iki 20), užtikrinant ekonomišką ir lanksčią valdymo sistemą bet kuriam duomenų centrui
Aukščiausios klasės garantinis aptarnavimas
Kad ir kur būtų jūsų duomenų centras, mes jus surasime. Sukūrę pasaulinį paslaugų ir partnerių tinklą bei įdarbinę daugiau nei 13 000 darbuotojų Europoje, turime daugiau nei pakankamai išteklių, kad patenkintume visus jūsų poreikius.
„Daikin on Site“ – mūsų debesų platformos paslaugos, užtikrinančios maksimalų sistemos stabilumą ir našumą
„Daikin on Site“ – tai debesų technologijomis pagrįsta nuotolinio stebėjimo ir valdymo sistema, teikianti duomenis realiuoju laiku visą parą ir stebinti aušinimo įrenginių veikimą bei jų tinkamą funkcionavimą. Be to, ji teikia periodines ataskaitas, skirtas išsamiai gamyklos veiklos analizei, energijos suvartojimo analizei ir pažangiai techninei priežiūrai. Ši nuolat tobulinama paslauga leidžia įrenginių savininkams išlaikyti aukštą sistemos efektyvumą, imtis prevencinių priemonių ir išvengti papildomų išlaidų, susijusių su gedimais ir prastovomis.
6 pagrindiniai „Daikin“ privalumai
1. Prevencinės priežiūros planas: ilgalaikis patikimumas, kurį užtikrina išsamus planas, pagrįstas „Daikin“ 55 metų aušintuvų technologijos patirtimi, apimančia visus būtinus darbus montavimo vietoje ir komponentų patikrinimus.
2. Pailginta garantija: galima pratęsti standartinę vienerių metų garantiją iki ketverių papildomų metų, suteikiant klientams daugiau saugumo ir pasitikėjimo.
3. Paslaugų prieinamumas visame pasaulyje: „Daikin“, turėdama pardavimo atstovybių daugiau nei 170 šalių, užtikrina paslaugų prieinamumą ir kompetenciją bet kur ir bet kada, atsižvelgdama į kliento reikalavimus
4. Atsarginių dalių valdymas: laiku ir profesionaliai tiekiamos techninės priežiūros dalys, taip pat siūloma galimybė atsarginių dalių atsargas valdyti tiesiogiai kliento patalpose, kad techninė priežiūra būtų paprastesnė.
5. Visapusiškos techninės priežiūros paslaugos: prevencinė ir korekcinė techninė priežiūra, renovacijos sprendimai bei atnaujinimai, skirti pailginti įrangos tarnavimo laiką, pagerinti našumą ir užtikrinti nuolatinį patikimumą.
6. „Daikin on Site“ (DoS): debesų technologijomis pagrįsta nuotolinio stebėjimo paslauga siūlo vertinimą realiuoju laiku, ataskaitų rengimą ir pažangią techninę priežiūrą, kad būtų galima iš anksto apsisaugoti nuo gedimų ir sumažinti su jais susijusias išlaidas.
Nuomos sprendimai
„Daikin Rental“ suteikia galimybę išsinuomoti aušintuvų, šilumos siurblių ir oro apdorojimo įrenginių, kad būtų įgyvendinti jūsų laikinieji vėsinimo poreikiai, mažinant CAPEX ir optimizuojant OPEX. „Daikin Rental“ komanda dirba 24/7, kad būtų galima išspręsti bet kokią situaciją.
Aušinimo apkrovų svyravimai
Patalpų plėtra
Kai patalpos padidinamos, reikia išbandyti ir sureguliuoti įrangą, bet gali neužtekti apkrovos, kad veiktų nauji arba dideli aušintuvai. Paprasta nuomos paslauga, kol bus baigti naujojo priestato darbai, užtikrins tinkamą apkrovą ir energijos naudojimo efektyvumą.
Pritaikytos didžiausioms apkrovoms ir sezoniškumui
Kai jūsų patalpoms reikalingas aušinimas viršija jūsų sistemos pajėgumą dėl aukštos temperatūros arba pasikeitusių aušinimo reikalavimų, galima naudotis „Daikin“ laikinuoju aušinimu, kad aušinimo galia padidėtų, o jūs galėtumėte sutaupyti kapitalo.
Avarinis planas dėl aušintuvų gedimo
- Greitai atkurkite įprastą darbą
- Sumažinkite finansinius nuostolius ir veiklos prastovas
- Ramybė, iškilus netikėtumams
- Senesnės įrangos keitimas
- Mūsų planai skirti finansinėms rizikoms valdyti ir parūpinti tinkamo dydžio įrangą
Avarinė nuomos įranga
„Daikin Rental Solutions“ greitai reaguoja į įrangos gedimus. Mūsų ekspertų komanda yra pasirengusi padėti jums kiekviename žingsnyje.
Aušinimas budėjimo režimu
Laikinoji aušinimo sistema naudojama kaip rezervinė kritinio aušinimo įranga arba kai sistemos rezervas yra sumažėjęs.
